Производитель: Beaver

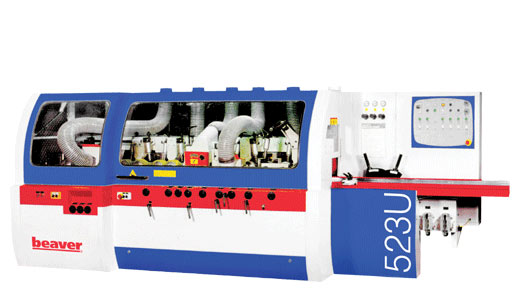

Станки тяжелой серии "BEAVER 523U", предназначены для сложной профильной обработки пиломатериала с 4-х сторон с целью получения погонажных изделий экспортного качества (наличник, багет, погонаж со сложным профилем).
Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0,001 мм.
Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.
Настройка направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки.
Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика.
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
Необходима для быстрой и удобной работы в режиме перенастройке станка.
Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка. Смазка осуществляется с помощью ручного насоса или автоматически через заданный промежуток времени (опция). Также установлена отдельная система для подачи смазки на рабочий стол при обработке массивных изделий и смолянистых заготовок.
Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.
Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
Позволяет без труда обрабатывать массивные профили, например строительный брус. (Аналогичны мод. Hydromat 23 Вайнинг).
Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора(0-24 м/мин или инвертора (опция) с центральной панели управления.
На последнем шпинделе может быть установлен блок дисковых пил. (Опция).
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
Размеры обрабатываемой заготовки, мм: |
|
- ширина |
18-230 |
- толщина |
8-160 |
- длина не менее |
250 |
Кол-во шпинделей, шт |
5 |
Частота вращения шпинделей, об/мин |
6000* |
Скорость подачи, м/мин |
45** |
Количество эл/двигателей, шт |
8 |
Мощность 1-го нижнего шпинделя, кВт |
7,5 |
Мощность правого шпинделя, кВт |
7,5 |
Мощность левого шпинделя, кВт |
7,5 |
Мощность 1-го верхнего шпинделя, кВт |
11 |
Мощность 2-го верхнего шпинделя, кВт |
- |
Мощность 2-го нижнего шпинделя, кВт |
- |
Мощность универсального шпинделя, кВт |
7,5 |
Мощность двигателя подъема универсального шпинделя, кВт |
0,18 |
Мощность двигателя подъема, кВт |
1,1 |
Мощность двигателя подачи, кВт |
4 |
Суммарная мощность, кВт |
44,18 |
Размеры инструмента (Dнар. х dпос), мм: |
|
- на первом шпинделе |
108÷145×40 |
- на вертикальных шпинделях |
125÷200×40 |
- на горизонтальных шпинделях |
108÷200×40 |
- на универсальном шпинделе |
125÷180×40 |
Максимальный диаметр пилы устанавливаемый на универсальном шпинделе, мм |
350 |
Внешний диаметр патрубка стружкоотсоса,мм |
150 |
Размеры подающих роликов: |
|
-верхний стальной (Dнар. × dпос), мм |
140/35 |
- нижний обрезиненый (Dнар. × dпос), мм |
140/35 |
- подающий нижний стальной |
96/25 |
Длина нижнего ролика, мм |
253 |
Габариты, мм |
3760 × 1890 × 1750 |
Масса, кг |
4000 |
