НАЗНАЧЕНИЕ

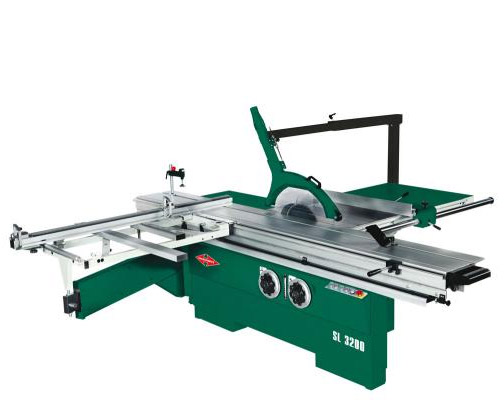

Надежный станок, с кареткой на роликах, перемещающихся по стальным цилиндрическим направляющим. С легкостью выдерживает значительные производственные нагрузки при еденичном и пакетном раскрое, данный форматный станок предназначен для средних и крупных мебельных производств.
Особенности и комплектация
- Соответствует нормам безопасности СЕ
- Жесткая конструкция обеспечивает максимальную устойчивость
- Литой чугунный полированный рабочий стол
- Прочная подвижная каретка из экструдированного алюминиевого профиля
- Специальный профиль подвижной алюминиевой каретки обеспечивает ее высокую жесткость и стабильность
- Подрезной узел с приводом от независимого мотора
- Наклон пильного узла 45°
- Дополнительный стол на выходе заготовки
- Фронтальный телескопический упор с двумя мощными откидными упорами
- Параллельный упор на стальной цилиндрической направляющей
- Устройство быстрого позиционирования фронтального упора
- Ручка-толкатель
- Безопасный кожух пильного узла
- Жесткая конструкция верхнего и нижнего профиля обеспечивает длительную эксплуатацию
- Подъем основной пилы с электроприводом
Защитный колпак пильного диска закрытого типа на консоли
Механизм перемещения каретки – ролики, опирающиеся на круглые стальные закаленные направляющие
Внешняя регулировка подрезного узла
Мощная станина, сваренная из стальных листов, является основой высокой точности станка
Специальный многокамерный профиль обеспечивает особую жесткость и прочность каретки, а следовательно стабильность геометрических размеров
Высокоточные цилиндрические направляющие из закаленной, легированной стали имеют идеальную геометрию и высокую износостойкость
Литой чугунный корпус пильного узла гарантирует высокую надежность при повышенных нагрузках
Подъем пильного узла производится по цилиндрическим стальным направляющим. Привод основного вала от двигателя 5,5 кВт осуществляется посредством клинового ремня, вал подрезной пилы приводится от двигателя 0,75 кВт через плоский ремень
Устройство кулисы рассчитано на интенсивную эксплуатацию в течение многих лет
Телескопическая линейка имеет усиленный профиль. Для удобства настройки размеров цифровая шкала имеет наклон в сторону оператор, а упоры снабжены увеличительными стеклами
Эргономичное расположение штурвалов регулировки высоты и наклона пилы, они размещены рядом друг с другом со стороны работы оператора
Регулировка подрезной пилы для удобства вынесена наружу и снабжена удобными ручками
Боковой упор на мощном чугунном основании, гарантирует точное базирование заготовки
Для дополнительной фиксации заготовки используется угловой упор, который особенно удобен при распиловке брусков и досок
Эксцентриковый прижим надежно удерживает заготовку, улучшая безопасность работы и качество реза
Технические характеристики
| Габариты рабочего стола, мм |
550x900 |
| Габариты каретки, мм |
3200х385 |
| Ход каретки, мм |
3200 |
| Ширина между пилой и параллельным упором, мм |
1300 |
| Диаметр посадочного отверстия основной пилы, мм |
30 |
| Диаметр подрезной пилы, мм |
120 |
| Диаметр посадочного отверстия подрезной пилы, мм |
20 |
| Мощность мотора подрезной пилы, кВт |
0,75 |
| Частота вращения основной пилы, об/мин |
3000/4000/5000 |
| Частота вращения подрезной пилы, об/мин |
8000 |
| Диаметр аспирационного отверстия на станке, мм |
120/60 |
| Подъем пилы |
электропривод |
| Наклон пилы |
ручной |
| Габариты, LxBxHa, мм. |
звоните |
| Мощность мотора (380 В, 50 Гц), кВт |
5,5 |
| Максимальный диаметр основной пилы, мм |
400 |
| Высота пиления при положении пильного узла 90?/45?, мм |
105/70 |
| Вес, кг |
867 |
