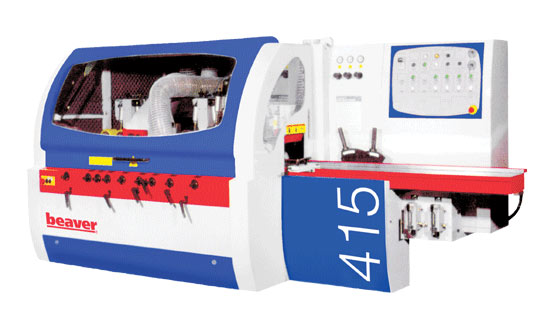

Производитель: Beaver
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.
Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.
Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика (опция).
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
Необходима для быстрой и удобной работы в режиме перенастройке станка.
Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора (6-24 м/мин или инвертора (опция) с центральной панели управления.
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки.
Размеры обрабатываемой заготовки, мм: |
|
- длина не менее |
250 |
- толщина |
10 ÷ 100 |
- ширина |
20 ? 150 |
Кол-во шпинделей, шт |
4 |
Частота вращения шпинделей, об/мин |
6000 |
Скорость подачи, м/мин |
6 ÷ 24 |
Мощность 1-го нижнего шпинделя, кВт |
5,5 |
Мощность правого шпинделя, кВт |
4 |
Мощность левого шпинделя, кВт |
4 |
Мощность 1-го верхнего шпинделя, кВт |
7,5 |
Мощность двигателя подъема, кВт |
0,75 |
Мощность двигателя подачи, кВт |
2,2 |
Суммарная мощность, кВт |
23,2 |
Размеры инструмента (Dнар. х dпос), мм |
|
- на первом шпинделе |
110 ÷ 125х40 |
- на вертикальных шпинделях |
110 ÷ 140х40 |
- на горизонтальных шпинделях |
100 ÷ 125х40 |
Внешний диаметр патрубка стружкоотсоса,мм |
|
Размеры подающих роликов: |
|
-верхний стальной (Dнар. х dпос), мм |
120/30 |
- верхний обрезиненый (Dнар. х dпос), мм |
120/30 |
- подающий нижний стальной |
- |
Габариты, мм |
2795x1540x1565 |
Масса, кг |
2200 |
