Комплект поставки
Преимущества

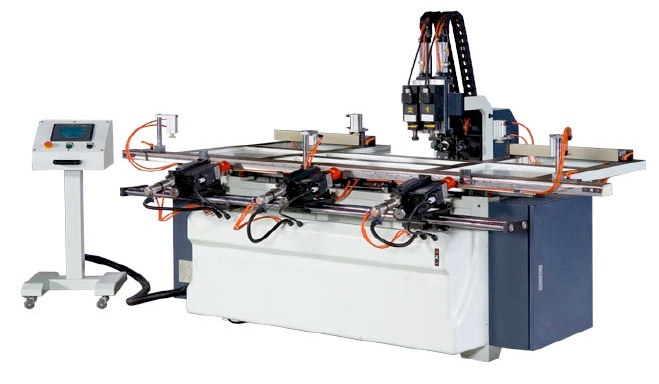

- Сверлильно-пазовальный центр с ЧПУ MDK 4120B Super предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ.
- Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (тело замка и накладка) и петли одновременно. Положение шпинделей корректируется в соответствии с автоматически считываемой шириной и толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.
- Данные преимущества дверного центра с ЧПУ позволяют быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.
- Применение: Применяется для серийного производства дверей на средних и крупных предприятиях, а также в цехах по производству столярно-строительных изделий.
Технические характеристики
Максимальная длина обрабатываемой двери, мм |
2200 |
Ширина обрабатываемой двери, мм |
600 – 1000 |
Максимальная толщина обрабатываемой двери, мм |
60 |
Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для петель, ручек и личины замка, мм |
12,7 |
Диаметр хвостовика концевой фрезы, устанавливаемой на шпиндель для обработки накладки замка и паза под личину, мм |
16 |
Количество шпинделей, шт. |
7 |
Частота вращения шпинделей, об/мин |
12000 |
Мощность шпинделя для петель, кВт |
3x0,37 |
Мощность шпинделя для ручки и личины замка, кВт |
0,73 |
Мощность шпинделя для накладки замка, кВт |
0,37 |
Мощность шпинделя для паза под личину, кВт |
2,2 |
Габариты, мм |
2400 х 1800 х 1900 |
Масса, кг |
500 |
Сверлильно-пазовальный центр с ЧПУ MDK 4120B Super (код F0000248_1563)
Базовая комплектация |
Обрабатывающий центр для выборки пазов (под петли, замок, ручки) в дверях 2200х1000х60 мм, (7 шпинделей: 3 под петли, 2 под замок, 2 вертикальные), 12000 об/мин |
|
Конструктивные особенности
, обеспечивающие высокую точность и качество обработки, удобство обслуживания станка и повышение производительности.
|
Электродвигатели
Высокочастотные электродвигатели на всех шпинделях с частотой вращения до 12000 об/мин обеспечивают высокое качество обрабатываемых пазов и отверстий. |
|
Высокоточные направляющие
Перемещение узла, предназначенного для изготовления пазов под накладки и корпус замка, а также отверстий под дверную ручку и личину, осуществляется по высокоточным призматическим направляющим с обслуживаемыми линейными подшипниками. |
|
Вертикальные шпиндели
Обработка пазов под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза для выборки паза под тело замка. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. То есть наличие двух вертикальных шпинделей позволяет заметно увеличить производительность и сократить время обработки. |
|
Плавное перемещение рабочего стола
Перемещение рабочего стола с помощью высокоточной шариково-винтовой пары обеспечивает плавную, без люфтов, рывков и заеданий, подачу обрабатываемой заготовки, что гарантирует высокую точность обработки. |
|
Надежное крепление деталей при обработке
Базирование заготовки по 5-ти базовым поверхностям с помощью пневмоцилиндров обеспечивает надежное крепление деталей во время обработки и гарантирует высокую точность выборки пазов. |
|
Горизонтальные шпиндели
Изготовление пазов под петли производится одновременно тремя высокооборотными горизонтальными шпинделями с высокой скоростью. Регулировка глубины пазов под петли осуществляется за счет ограничения хода пневмоцилиндров. Есть возможность зарезки отверстий для ввертной регулируемой четырехштыревой петли. |
|
Пульт управления
Выносной пульт управления станком с PLS-панелью обеспечивает удобство в обслуживании станка. Установка ЧПУ позволяет обрабатывать дверное полотно в одном положении, без дополнительного позиционирования. |
Фотографии станка MDK 4120B Super
|
Электродвигатели
Высокочастотные электродвигатели на всех шпинделях с частотой вращения до 12000 об/мин обеспечивают высокое качество обрабатываемых пазов и отверстий. |
|
Высокоточные направляющие
Перемещение узла, предназначенного для изготовления пазов под накладки и корпус замка, а также отверстий под дверную ручку и личину, осуществляется по высокоточным призматическим направляющим с обслуживаемыми линейными подшипниками. |
|
Вертикальные шпиндели
Обработка пазов под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза для выборки паза под тело замка. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. То есть наличие двух вертикальных шпинделей позволяет заметно увеличить производительность и сократить время обработки. |
|
Плавное перемещение рабочего стола
Перемещение рабочего стола с помощью высокоточной шариково-винтовой пары обеспечивает плавную, без люфтов, рывков и заеданий, подачу обрабатываемой заготовки, что гарантирует высокую точность обработки. |
|
Надежное крепление деталей при обработке
Базирование заготовки по 5-ти базовым поверхностям с помощью пневмоцилиндров обеспечивает надежное крепление деталей во время обработки и гарантирует высокую точность выборки пазов. |
|
Горизонтальные шпиндели
Изготовление пазов под петли производится одновременно тремя высокооборотными горизонтальными шпинделями с высокой скоростью. Регулировка глубины пазов под петли осуществляется за счет ограничения хода пневмоцилиндров. Есть возможность зарезки отверстий для ввертной регулируемой четырехштыревой петли. |
|
Пульт управления
Выносной пульт управления станком с PLS-панелью обеспечивает удобство в обслуживании станка. Установка ЧПУ позволяет обрабатывать дверное полотно в одном положении, без дополнительного позиционирования. |
