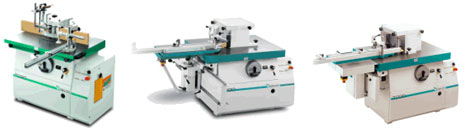

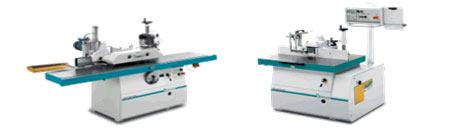

Производитель: Griggio
Предназначены для плоскостного, профильного и объемного фрезерования прямолинейных и криволинейных заготовок из массивной древесины и древесных материалов.
В различной комплектации дополнительным оборудованием (опции) предназначены для нарезания шипов и проушин в брусках оконных блоков как прямоугольных, так и косоугольных, в брусках дверных коробок и других рамных конструкциях, профилирования брусков створок и коробок с одновременной вырезкой штапиков, обработки створок оконных блоков и дверных полотен с притвором, а также других рамных конструкций по наружному контуру.
Подача заготовок - ручная, возможна установка автоподатчика (опция)
Применяются при определенной комплектации в технологических процессах по производству оконных блоков с прямыми и косыми углами, дверей из массива древесины с притвором, деталей и элементов корпусной мебели, мебельных фасадов.
Предприятия и цеха по производству столярно-строительных изделий и деталей, мебельное производство и другие деревообрабатывающие производства.
Филенчатые двери из массива с притвором
Евроокна прямоугольные и косоугольные
Мебельные фасады
Продольное фрезерование прямолинейных заготовок дверей, деталей мебели, мебельных фасадов
Фрезерование криволинейных поверхностей заготовок
Зарезка шипов и проушин для производства оконных блоков с помощью специальной каретки, имеющей возможность максимального приближения базовых поверхностей к инструменту и применение блока из нескольких инструментов
Зарезка шипов и проушин под углом для производства оконных блоков косоугольной конструкции
Фрезерование заготовок для оконных блоков различного профиля с вырезкой штапика без снятия инструмента за счет перемещения шпинделя с блоком из нескольких инструментов
Обработка створок оконных блоков, дверей и других рамочных конструкций по наружному контуру с поддержкой передней выдвижной расширительной планкой.

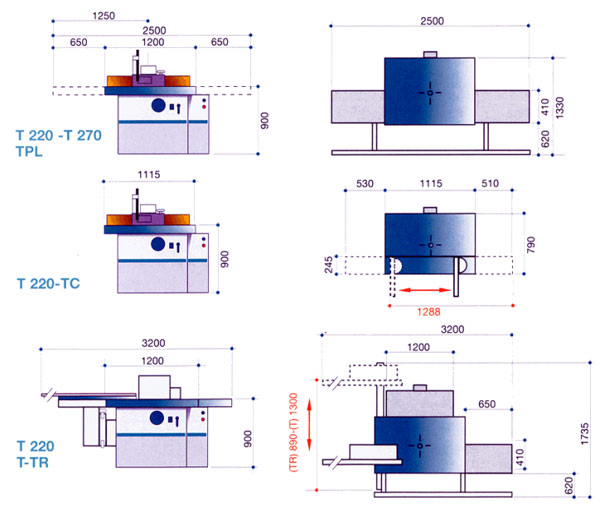

T 220 |
T 270 |
Регулируемая направляющая для профилирования (макс. диаметр инструмента 260 мм) |
Регулируемая направляющая для профилирования (макс. диаметр инструмента 260 мм) |
Шпиндельный узел собран с использованием высокоскоростных особо точных двойных подшипников в литом корпусе, что обеспечивает повышенную жесткость шпинделя с увеличенным посадочным валом до 180 мм (Т 220) и 270мм (Т 270) и, как следствие, высокую точность обработки изделий и высокую чистоту поверхности. Возможность установки блока инструмента.
Увеличенный вылет посадочного вала шпинделя до 180 мм (Т-220) и до 270 мм (Т270) позволяет устанавливать блок из нескольких инструментов для обработки различных профилей. Значительно снижает время на переналадку станка и расширяет технологические возможности станка.
Возможность установки быстросменных шпинделей различного диаметра обеспечивает возможность использования широкой гаммы инструмента с посадочным диаметром разного размера.
Настройка шпинделя по высоте обеспечивается с помощью маховика с рукояткой, удобно расположенного на лицевой стороне станины. Отсчет величины перемещения ведется по цифровому датчику. Имеется рукоятка зажима вращения шпинделя с гибкой связью, что обеспечивает неподвижность вала шпинделя при смене инструмента для снятия гайки крепления инструмента. Удобство обслуживания и снижение времени на переналадку.
Перемещение шпинделя по высоте осуществляется с помощью червячной передачи и прецизионного трапециидального винта с шариковой гайкой. Это обеспечивает плавное, без рывков и заеданий безлюфтовое движение шпинделя вверх и вниз с высокой точностью. Позволяет использовать при настройке шпинделя по высоте как механическое перемещение с отчетом по цифровому индикатору, так и электронное программирование.
Быстрая ручная смена скоростей со свободным доступом к шкивам. Удобное натяжение ремня рукояткой с фиксацией гайкой с ручкой. Обеспечивает удобное и быстрое обслуживание станка при смене скоростей вращения шпинделя.
Код |
Наименование станка и опции |
Особенности |
0914521 |
КАРЕТКА - ТС |
Подвижный стол обеспечивает прохождение закрепленной заготовки через инструмент с высокой точностью. Размеры рабочего стола: 1115 х 730 Размеры каретки: 1115 х 265 Имеет поперечную базовую линейку и эксцентриковый винтовой прижим заготовки и предназначен для обработки профиля на торцах заготовок перпендикулярно кромке и под углом, нарезания шипов и проушин, а также обработки щитовых заготовок. |
0914548 |
ШИПОРЕЗНАЯ ПРИСТАВКА (для ТС) |
Подвижная приставка установленная на стол каретки ТС позволяет приблизиться как можно ближе к инструменту и производить обработку с максимально возможной точностью. |
0914522 |
ШИПОРЕЗНАЯ КАРЕТКА 2 ПОЛОЖЕНИЯ - Т |
Предназначена для нарезания шипов и проушин в брусках оконных блоков и других рамных конструкциях. Размеры стола каретки, мм - 900 х 330 Величина хода каретки - 1300 мм Телескопическая направляющая. В комплект поставки входят 2 подвижных упора-флажка для установки длины заготовки. Эксцентриковый винтовой прижим. |
0914525 |
ШИПОРЕЗНАЯ КАРЕТКА -ТR |
Предназначена для нарезания шипов и проушин в брусках оконных блоков и других рамных конструкциях под прямым углом. Экономичная комплектация.Телескопическая направляющая. Эксцентриковый винтовой прижим.Может устанавливаться в одной плоскости с рабочей поверхностью стола и применяться при профилировании |
0914573 |
5 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ КАРЕТКИ (Т-TR) |
Предназначены для программирования глубины нарезания шипа и проушины. Экономия времени на переналадку станка. |
0914528 |
ДВА УДЛИНИТЕЛЯ СТОЛА - TPL |
Предназначены для обработки заготовок большой длины и обработки заготовок по контуру при производстве оконных блоков.Размеры каждого стола 650 Х 410 |
0914529 |
ОДИН УДЛИНИТЕЛЬ СТОЛА - PL |
Предназначен для обработки заготовок большой длины и обработки по контуру при установке каретки Т - 2-х положений или каретки TR. Установка кареток позволяет обрабатывать шипы и проушины оконных и дверных блоков, что делает станок универсальным. |
0914530 |
ЗАЩИТА ОТ ВОЗВРАТА ЗАГОТОВКИ |
Предназначена для исключения выброса заготовки при механизированной подаче. Устанавливается на входе или выходе рабочего стола. Обеспечивает безопасность работы на станке. |
0914591 |
АЛЮМИНИЕВЫЕ ЩЕЧКИ ДЛЯ НАПРАВЛЯЮЩИХ |
Алюминиевые щечки с Т-образными пазами обеспечивают наиболее близкое приближение направляющей к инструменту. Для высокой точности обработки. |
0914660 |
УСТРОЙСТВО ДЛЯ ОТРЕЗАНИЯ ШТАПИКА - GRL |
Предназначено для вырезки штапика из заготовок при одновременном формировании профиля под остекления в брусках створок оконных блоков. Имеет вертикальную пневматичесую регулировку и горизонтальную с помощью маховика. Позволяет экономить древесину и расширяет технологические возможности при производстве оконных блоков. |
0914571 |
ЗАЩИТНОЕ ОГРАЖДЕНИЕ ДЛЯ ШИПОРЕЗАНИЯ (Т - TC- TR) |
Обеспечивает надежную защиту инструмента при работе с шипорезными фрезами большого диаметра (до 320 мм). Имеет передний откидывающийся прозрачный щиток закрывающий фрезу при положении шипорезной каретки вне зоны обработки. Наличие микропереключателя под рабочим столом не позволяет двигателю вращаться с чистотой более 4500 об/мин. |
0914581 |
3 УПОРА ДЛЯ БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ ДЛЯ НАПРАВЛЯЮЩЕЙ ШИПОРЕЗНОЙ КАРЕТКИ (Т) |
Предназначены для быстрой установки заданной длины заготовки при нарезании шипов и проушин. Применяется при производстве оконных блоков с различной длиной заготовок. Уменьшает время на переналадку и повышает производительность. |
0914583 |
НАПРАВЛЯЮЩАЯ С 3 РЕГУЛИРОВКАМИ для Т 220 |
Предназначена для перемещения ограждения с направляющими с помощью передачи шестерня-рейка и каждой направляющей отдельно. Обеспечивает быструю настройку станка. |
0914586 |
НАПРАВЛЯЮЩАЯ С 3 РЕГУЛИРОВКАМИ для Т 220 |
Для быстрого механического ручного программирования. Обеспечивает точность настройки до 0, 1 мм. Сокращает время наладки. |
0914588 |
НАПРАВЛЯЮЩАЯ С 3 РЕГУЛИРОВКАМИ для Т 270 |
Для быстрого механического ручного программирования на станке мод. Т 270. Обеспечивает точность настройки до 0, 1 мм. Сокращает время наладки. |
0914593 |
РЕГУЛИРУЕМАЯ НАПРАВЛЯЮЩАЯ "AIGNER" для Т 270 |
Интегральное ограждение защиты шпинделя. |
0914601 |
ЗАЩИТА ШПИНДЕЛЯ "СЕ" PATENT TAPOA |
Предназначена для защиты шпинделя при обгонке по контуру криволинейных деталей. Имеет два различных радиуса 120 и 150 мм. Обеспечивает прижим заготовки сверху. |
0914610 |
ПОДВИЖНЫЙ СЕКТОР ПЕРЕД ШПИНДЕЛЕМ ВМЕСТО КОЛЕЦ |
Предназначен для быстрой установки минимального размера отверстия на поверхности стола с учетом типа используемого инструмента, выступающими резцами и высотой, на которой расположена фреза. Значительно снижает время на переналадку станка и обеспечивает удобство работы при частой смене инструмента. |
0914590 |
СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ НАПРАВЛЯЮЩЕЙ ИЗ РАБОТЫ |
Предназначен для быстрого вывода из зоны обработки защитного ограждения с направляющими линейками и удержания его при переходе от обработки прямолинейных заготовок к криволинейным деталям. Удобство работы и сокращение времени переналадки. |
0914531 |
ЗАМЕНЯЕМЫЙ ШПИНДЕЛЬ МК5 |
Предназначен для использования в работе инструмента различного посадочного диаметра. Расширяет технические возможности станка. |
0914541 |
ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ - ЦАНГА |
Предназначен для установки различных концевых фрез для обработки прямой и фигурной кромки. Может быть применен для выполнения копировально-фрезерных операций. Цанги с посадочными диаметрами под инструмент 8-10-12-13 мм. |
0914536 |
ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ МК 5 для Т 220 |
Расширяет возможности станки для работы с различным инструментом. |
0914546 |
ДОПОЛНИТЕЛЬНАЯ ЦАНГАДля Т 220 |
Диаметр посадочного отверстия цанги от 4 до 20 мм |
0914547 |
ПАЗ 6 Х 75 мм ДЛЯ ФИКСИРОВАННОГО ШПИНДЕЛЯ |
Для обеспечения надежного крепления инструмента. |
0914571 |
6 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ НАПРАВЛЯЮЩЕЙ |
Для направляющей с 3-мя регулировками. Обеспечивает быструю перенастройку в зависимости от диаметра инструмента и припуска на обработку. |
0914652 |
PROGRAM 1 1-ОСЕВОЙ ЭЛЕКТРОННЫЙ ПРОГРАММАТОР ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ: |
* Электронный программатор SIEMENS SIMATIC ТР 170А, графический дисплей TOUCH SCREEN 5,7'' |
0914653 |
PROGRAM 2 2-ОСЕВОЙ ЭЛЕКТРОННЫЙ ПРОГРАММАТОР НАПРАВЛЯЮЩЕЙ И ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ (ОБЯЗАТЕЛЬНА ЭЛ.-МАГ. ЗАЩИТА С ТОРМОЗОМ) |
* Электронный 2-осевой программатор SIEMENS SIMATIC ТР 170А,графический дисплей TOUCH SCREEN 5,7'' |
0914506 |
НОРМАТИВ E (обязательный для монтажа эл. опций) |
|
0914502 |
НОРМАТИВ С ТОРМОЗОМ (10'')Для Т 220 |
|
0914505 |
НОРМАТИВ CSA |
|
0914596 |
ЗАЩИТНЫЙ ЩИТОК "СЕ" |
|
0914606 |
ЗАДНИЙ ВЫТЯЖНОЙ ПАТРУБОК ф 120 мм |
Предназначен для удаления отходов обработки из зоны внутренней чашки станины. Более полное удаление отходов и обеспечение чистоты в чаше для нор-мальной работы блока инструмента |
0914616 |
ПОЛИРОВАННЫЙ СТОЛ |
Существенно снижает коэффициент трения заготовки по поверхности рабочего стола. Уменьшает усилие подачи. |
0914621 |
ПОЛИРОВАННЫЙ СТОЛ ВЕРСИЯ TPL |
Два стола добавочные также полированные. |
0914648 |
ЦИФРОВОЙ ИНДИКАТОР ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ ШПИНДЕЛЯ ДЛЯ Т 220 |
Обеспечивает настройку с точностью до 0,1 мм. |
0914626 |
ПЕРЕКЛЮЧАТЕЛЬ ВРАЩЕНИЯ ШПИНДЕЛЯ |
Обеспечивает реверс шпинделя для попутного или встречного фрезерования. Требуется норматив "E" для Т 220 |
0914650 |
ЧИСЛОВОЙ ИНДИКАТОР ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ ШПИНДЕЛЯ |
Обеспечивает визуальное отслеживание размера и точность настройки. Требуется норматив "E" для Т 220 |
0914631 |
СВЕТОВОЙ ИНДИКАТОР СКОРОСТИ |
Обеспечивает визуальное наблюдение за устанавливаемой скоростью вращения шпинделя. Требуется норматив "E" для Т 220 |
0914630 |
ИНВЕРТОР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 900 ДО 10000 ОБ/МИН. |
Обеспечивает плавное изменение скорости вращения шпинделя. В комплект входит переключатель вращения. Для Т 220 обязательна эл.-маг. защита с тормозом |
0914628 |
ИНВЕРТОР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 3000 ДО 10000 ОБ/МИН |
Обеспечивает плавное изменение скорости вращения шпинделя. В комплект входит переключатель направления вращения (7,5 кВт макс.) |
0914641 |
РЕГУЛИРУЕМАЯ НАВЕСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ |
Для удобства управления станком. Укомплектована автоматическим запуском звезда-треугольник |
0914636 |
МОТОРИЗИРОВАННЫЙ ПОДЪЕМ ШПИНДЕЛЯ (УПРАВЛЕНИЕ КНОПКОЙ) |
Обеспечивает быструю и точную настройку шпинделя при работе с блоком инструмента. Требуется норматив "E" для Т 220 |
0914655 |
АВТОМАТИЧЕСКИЙ ЗАПУСК ЗВЕЗДА-ТРЕУГОЛЬНИК |
Обязательна эл.-маг. защита с тормозом для т 220 |
0914656 |
ЭЛЕКТРООБЕСПЕЧЕНИЕ ПОДАЮЩЕГО УСТРОЙСТВА |
Обеспечивает надежную работу подающего устройства. Защита электроцепей. |
0914589 |
СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ УЗЛА ОТРЕЗАНИЯ ШТАПИКА |
Быстрый вывод из зоны обработки узла отрезки штапика для операции обработки по наружному контуру и профилирования. |
0914681 |
ДВИГАТЕЛЬ 7,5 кВт |
Увеличенная мощность двигателя для обработки оконных блоков и дверей при больших съемах материала. |
0914688 |
ДВИГАТЕЛЬ 11 кВт |
|
0914678 |
ДВИГАТЕЛЬ 8/6,6 кВт |
