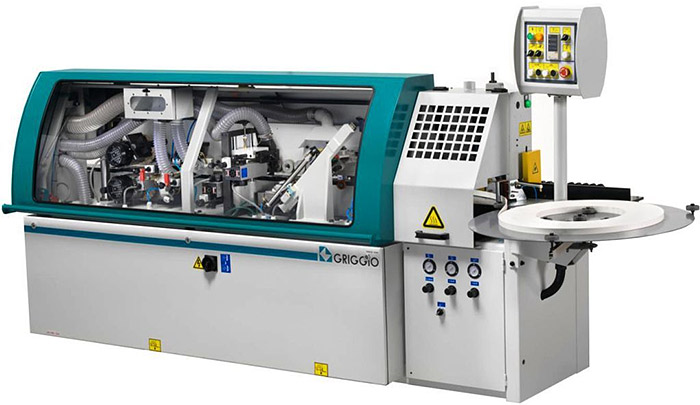

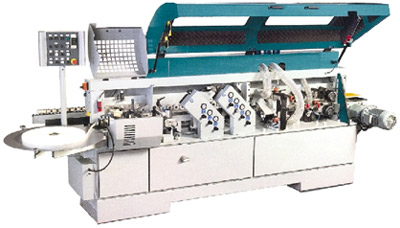

Автоматический кромкооблицовочный станок GRIGGIO GB 4/8

Производитель: Griggio

НАЗНАЧЕНИЕ

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками и полосовым кромочным материалом толщиной до 3 мм, а также обеспечивает автоматическое закругление углов приклеенного кромочного материала (PVC/ABS) без остановки обрабатываемого элемента.

Комплект поставки

Преимущества

• Колеса для перемещения станка
• рулонодержатель для кромки диам 800 мм
• автоматический погрузчик полосовой кромки
• ванночка для клеерасплава быстрого разогрева, вместимость 4 литра
• ванночка для клеерасплава с электронным контролем температуры 200-130 град.
• 2 гильотины:
• 1-я гильотина для кромки от 0,4 до 1 мм с автоматическим возвратом кромки
• 2-я гильотина ПВХ и ABS до 3 мм
• фрезы с 4-мя ножами, радиус 2 мм
• коллектор опилок ABS
• щетки диам 150 мм
• 2 скорости подачи
• регулируемая навесная панель управления
• узел прикатки кромки состоящий из 3 роликов с визуализатором:
• 1 моторизированный ролик с независимой пневматической регулировкой
• 2 и 3 обычные ролики с независимой пневматической регулировкой
• поддерживающий суппорт на роликах для заготовок больших размеров
• автоматич.регулировка узлов по высоте с помощью электронных счетчиков
• централизованная аспирация
• верхний двойной прижим деталей к транспортеру с помощью обрезинных роликов со счетчиком
• норматив Се

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Узел прифуговки

Предназначен для предварительного фрезерования панелей для устранения возможных дефектов «ступенек» после раскроечных станков. Подготавливает поверхность для приклеивания кромочного материала с максимальным качеством.

Клеенаносящее и прижимное устройство

Предназначено для нанесения горячего клея - расплава на края прямых панелей. Работает с кромочным материалом в рулонах от 0,3 – 3 мм и кромочным материалом в полосах толщиной до 15 мм. Прижимное устройство включает в себя 3 ролика с независимой пневматической регулировкой. Один приводной ролик (поз. 1) с независимой пневматической регулировкой. Два неприводных ролика (поз. 2 и поз. 3) с независимой пневматической регулировкой

Торцовочное устройство

Предназначено для обработки свесов по торцам передней и задней части панели. Узел имеет передний, задний и боковой датчики, гарантирующие точное расположение инструмента для отрезки свесов, как под прямым углом, так и под углом 15 градусов.

Фрезерное устройство

Предназначено для чернового снятия свесов кромки сверху и снизу панели. Особенно необходимо при работе с толстым кромочным материалом в полосах.

Фрезерное устройство с наклоняемыми фрезами

Используется для снятия свесов кромки сверху и снизу панели.

Циклевальное устройство

Предназначено для чистовой обработки кромки. Держатели ножей оснащены центрирующим и быстрозажимным устройством, который обеспечивает простую и точную замену инструмента. Устройство позволяет получить скругленную кромку радиусом 3 мм.

Шлифовальное устройство

Предназначено для очистки от клея и полировки PVC и ABS кромок панелей.
