Производитель: Griggio

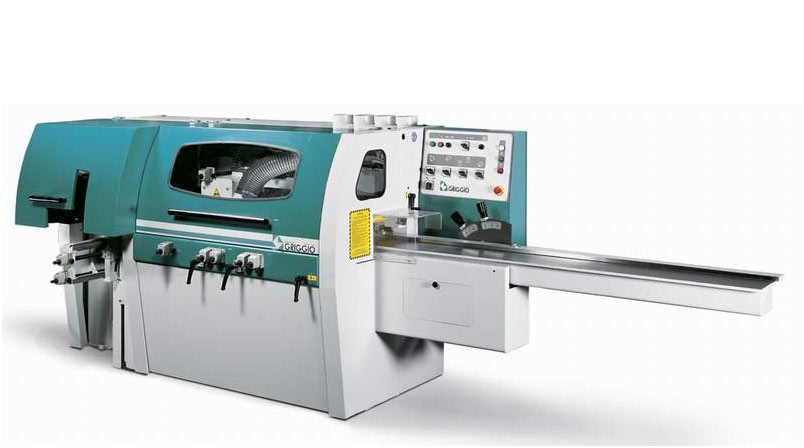

Четырехсторонний станок предназначен для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход.
Параметр |
Значение |
Макс. сечение заготовки |
180х120 мм |
Мин. сечение заготовки |
18х6 мм |
Мин. длина заготовки |
350 мм |
Макс. толщина снимаемого слоя |
10 мм |
Длина подающего стола |
2200 мм |
Диаметр шпинделей |
40 мм |
Глубина шпиндельной чаши |
10 мм |
Диаметр х длина строгальных головок |
120х190 мм |
Диаметр х длина фрезерных головок |
120 х 130 мм |
Диаметр фрез для профилирования |
100-180 мм для 2-3-4 шп. |
Размеры пазовой фрезы |
толщ.12 мм, диам.145 мм |
Скорость вращения шпинделей |
6000 об/мин |
Скорость подачи |
6 и 12 м/мин |
2 протяжных ролика, диам. |
120 мм |
Диам. аспирационных отверстий |
4 по 120 мм |
Мощность мотора 1 шп. |
7,5 лс (5,5 кВт) |
Мощность мотора 2-3 шп. |
10 лс (7,5 кВт) |
Мощность мотора 4 шп. |
7,5 лс (5,5 кВт) |
Мощность универсального 5 шп. |
5,5 лс (4 кВт) |
Мощность мотора подачи |
1,5 лс (1 кВт) |
Вес нетто G 18/4Е - G 18/5Е |
1380 кг - 1680 кг |
Габарит G 18/4Е |
3730х1200х1500 мм |
Размер в упаковке G 18/4Е |
3830х1300х1600 мм |
Наименование характеристики |
Значение характеристики |
G 23/Е макс. сечение заготвки |
230х120 мм |
G 23/Е мин.сечение заготовки |
23х6 мм |
G 23/Е мин.длина заготовки |
480 мм |
Макс.толщина снимаемого слоя |
10 мм |
Длина подающего стола |
2200 мм |
Диаметр шпинделей |
40 мм |
Опускание инструмента в шпиндельную чашу |
10 мм |
Диаметр строгальных головок G23/Е |
120х230 мм |
Диаметр фрез для профилирования на 2-3-4 шп |
100-180 мм |
Размеры пазовой фрезы диам. |
145х12 мм |
Скорость вращения шпинделей |
6000 об/мин |
2 скорости подачи |
6 и 12 м/мин |
2 протяжных ролика диаметром |
2х120 мм |
Диаметр аспирационных отверстий |
4х120 мм |
Мотор 1-го шпинделя |
5,5 кВт |
Мотор 2-3-го шпинделя |
7,5 кВт |
Мотор 5-го шпинделя (универсальный 3600) |
4 кВт |
Вес нетто G 23/4Е |
1480 кг |
