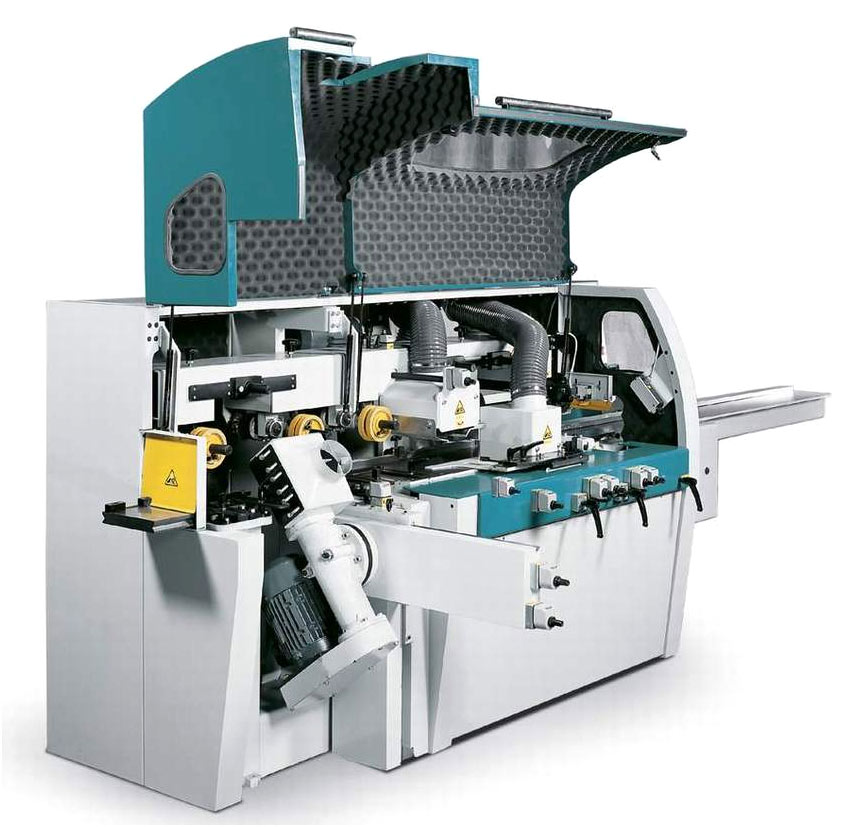

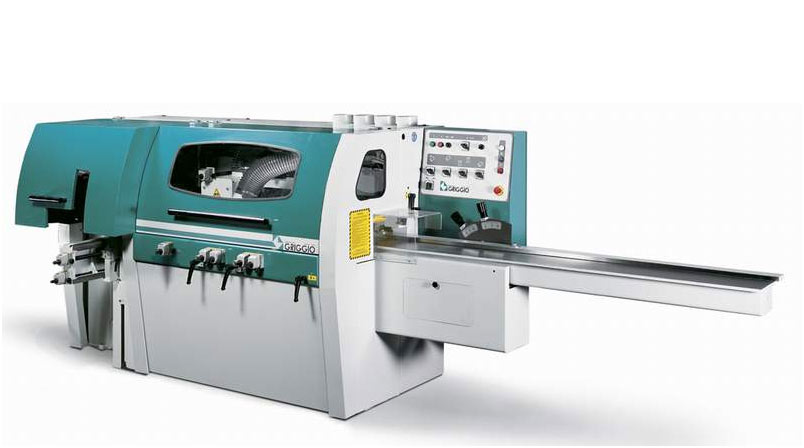

Четырехсторонний-продольно фрезерный станок Griggio G 18/5E

Получаемые изделия

Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, радиальное биение шпинделя 0.01мм.

Станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,1 мм.

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

Имеется система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком.

Приводные верхние рифленые ролики на входе с возможностью перемещения по оси на необходимую ширину обработки позволяют обрабатывать широкие заготовки, обеспечивая высокоточную и надежную подачу заготовок.

На выходе заготовку протаскивают три высокопрочных полиуретановых ролика, не позволяющие повредить заготовку. Обеспечивается высокое качество обработанной поверхности.

Привод подающих роликов осуществляется от одного электродвигателя через систему отклоняющих звездочек цепной передачей. Данная схема позволяет установить траверсу механизма подачи на верхний суппорт.

Траверса с подающими роликами установлена на верхнем суппорте и настраивается на толщину обрабатываемой заготовки совместно с настройкой верхней фрезы. Обеспечивается сокращение времени переналадки, удобство настройки станка и увеличение производительности.

Передача крутящего момента на шпинделя осуществляется высокопрочными плоскими ремнями с удобным доступом к натяжному устройству. Обеспечивается надежность работы и удобство обслуживания.

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Привод вертикальных шпинделей осуществляется от одного электродвигателя через систему отклоняющих роликов высокопрочным плоским ремнем. Обеспечивается наименьшее расстояние между правым и левым вертикальными шпинделями, что позволяет повысить точность обработки боковых поверхностей, снизить энергоемкость и металлоемкость станка.

Станок оснащен пятым универсальным шпинделем с возможностью поворота на 360° относительно обрабатываемой заготовки, что позволяет обрабатывать изделия со сложным профилем и устанавливать пильные диски для раскроя заготовок.
