СХЕМА ОБРАБОТКИ
Преимущества моделей:
- поддерживают файлы G-Code и HPGL
- имеют удобный для оператора интерфейс
- оснащены высокоскоростным шпинделем с воздушным охлаждением
- программная автоматическая калибровка инструментов
- специально разработанная конструкция обеспечивает более высокую прочность и устойчивость
- оборудованы высокоскоростным 3-х осевым блоком позиционного управления
- одновременное движение по 3-м осям
- автоматическое расположение осей X,Y,Z для предотвращения сколов
- возможность запоминания 9-и режимов работы
- панель управления со встроенным оптическим датчиком для включения/выключения станка с пульта дистанционного управления
- неограниченные размеры рабочих файлов
- Рестарт микрозазора позволяет, в случае незапланированной остановки станка, продолжить обработку заготовки с места остановки не ухудшая при этом качества.
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ ( модели AVT)
Поверхность рабочего стола разделена на
4 рабочих зоны для закрепления заготовок с помощью вакуума. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ВАКУУМНЫЙ НАСОС
Мощный вакуумный насос, позволяет обеспечить надежный прижим заготовок к рабочей поверхности.
РАБОЧИЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ (модели АТ)
Обеспечивается надежный зажим обрабатываемых заготовок при помощи механических креплений.
АСПИРАЦИОННЫЙ ЗАЩИТНЫЙ КОЖУХ НА ШПИНДЕЛЕ
Быстросъемное ограждение осуществляет надежную защиту инструмента и эффективное удаление отходов обработки из зоны резания. Обеспечивается безопасность работы на станке в соответствии с Европейскими стандартами.
ШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ Protec (German)
За счет высокой частоты вращения 18 000 об/мин (до 24000 об/мин), осуществляет обработку деталей из древесины, МДФ, пластика, акрилового стекла для изготовления мебели, рекламы и сувенирной продукции с высоким качеством. Подшипниковые узлы и обмотка электродвигателя охлаждаются встроенным вентилятором. Обеспечивается надежность работы станка и расширяются технологические возможности использования.
СВЕРХПРОЧНАЯ РЕЛЬСОВАЯ НАПРАВЛЯЮЩАЯ ЛИНЕЙКА
Оригинальная конструкция полностью исключает люфт в передаче. Обеспечивается высокая точность обработки заготовок при большой скорости перемещения портала и суппорта по осям X и Y.
УДОБНЫЙ ФУНКЦИОНАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Автономная вспомогательная клавиатура блока управления CNC позволяет максимально быстро и удобно менять настройки станка.
ЦЕНТРАЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ (КОНТРОЛЛЕР)
Управление фрезерным станком с ЧПУ осуществляется при помощи контроллера.
Встроенная система DSP, 3D программное обеспечение в комплекте.
Пульт управления Artisman с многофункциональной картой последовательного порта поддерживает один компьютер, который одновременно может управлять несколькими фрезерными станками с ЧПУ.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ UCancam V8 CAD/CAM
Есть 4 функциональных зоны: предварительный просмотр траектории инструмента, параметры предварительного просмотра, управление производством и распределение работ.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ DELTA
Преобразователи частоты серии VFD предназначены для управления 3-фазными асинхронными двигателями мощностью от 0,75 до 75 кВт с напряжением питания 3х380 В и частотой 50/60 Гц. Модель имеет максимум функций и возможностей.
Преобразователи предназначены для работы в технологическом оборудовании (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.), а также в станочном приводе (включая сервопривод).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Мебельное производство:
- Простые и сложные фасады( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой.
- Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.
Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
Отделка экстерьеров:
- Фигурные наличники на окна и двери с резьбой насквозь
- декоративные элементы для украшения деревянных домов и бань
- балясины из доски для отделки веранд и беседок, ограды и т.д.
Эксклюзивные изделия:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
Производство дверей:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- изготовление эксклюзивных дверей из ценных пород древесины.
Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу, «CEBATOOL» и модельный пластик.
Реклама:
- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ: 2D-ОБРАБОТКА
ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:
-
Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ: 3D-ОБРАБОТКА
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ: 3D сканер
Лазерное сканирующее устройство предназначено для сканирования уже готовых изделий (резьбы, лепнины, прототипов и т.д.), с целью получения математической модели для фрезерования копии этого изделия. Сканирование происходит лазерным лучом благодаря чему достигается высокое качество получаемой модели. 3D сканер нашёл широкое применение при производстве эксклюзивных изделий.
В комплекте со сканером идёт программа ASHERA , благодаря понятому русскому интерфейсу и возможностям лазерного сканера (генератор луча и высокоточная цифровая матрица) достигается высокоточное создание компьютерной 3D модели сканируемого образца.
Сохраняется она в стандартном формате .STL, который открывается в программах Type3, ArtCam , 3DMAX , SolidWorks , Спрут-Кам , MaserCam и многих других CAD и CAM программах.
(Проверена работа сканера на всех моделях станков с ЧПУ "ARTISMAN")
Комплект поставки 3D сканера:
1. Блок питания ± 5В (ES18E05-P1J)
2. Датчик (8369)
3. Блок синхронизации (171)
4. Блок оптической развязки (29)
5. Кабель (переходник) (Кабель - 009-15)
6. Кабель
7. Диск с програмным обеспечением (171)
8. Кронштейн (Стандарт)
9. Краткая инструкция по подключению 3D сканирования к фрезерному станку
10. Паспорт на датчик (8369)
11. 2 винта М3х18
Технические характеристики

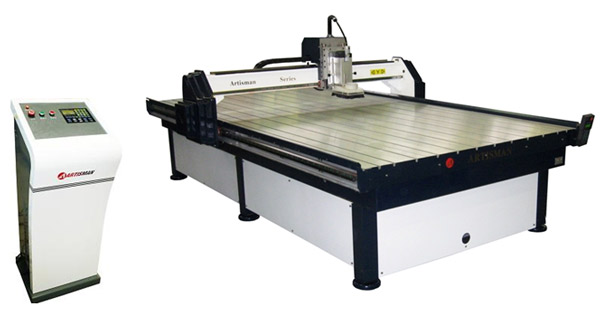

Модель |
40 AVTS |
Размеры рабочей зоны стола (X?Y?Z), мм |
4000х2000х160 |
Мощность электродвигателя шпинделя, кВт |
7.5 |
Воздушное охлаждение |
есть |
Патрон |
ISO 30 ER 32 |
Емкость инструментального магазина, шт |
8 |
Макс. Скорость, м/мин |
25 |
Разрешение, точек на дюйм |
1016 |
Напряжение питающей сети |
380В / 50 Гц |
Частота вращения шпинделя об/мин |
18 000 (24 000) |
Мощность электродвигателя вакуумного насоса для моделей, кВт |
7.5 |
Вес,кг |
1300 |
