Производитель: Altesa

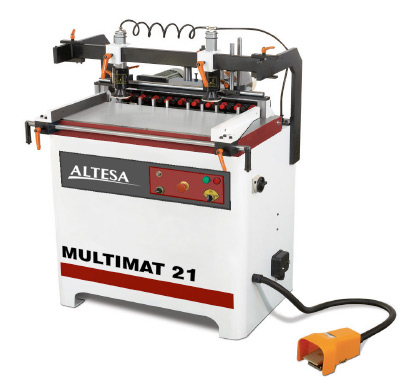

Сверлильно-присадочный станок MULTIMAT 21 предназначен для высоко- точного сверления сквозных и глухих отверстий в торцах и плоскостях деталей.
Одноблочный сверлильно-присадочный станок MULTIMAT 21 прекрасно вписывается в мебельное производство любой мощности. Нижеперечисленные преимущества станка позволяют выпускать продукцию высокого качества, снизить процент брака на производстве за счет точности сверления, а так же минимальное время на перенастройку станка влияет на его производительность и удобство работы.
Возможность сверления под углом от 0 до 90 градусов. Благодаря функции автоматического поворота сверлильного блока из горизонтального положения в вертикальное, при помощи пневмоцилиндра, перенастройка станка не требует много времени. При этом достигается высокая точность сверления как глухих так и сквозных отверстий под нужным углом.
Револьверная система ограничения глубины сверления имеет 6 позиций. Такая система позволяет очень быстро и точно выставить глубину, при этом данный механизм сохраняет выставленные настройки на протяжении всего цикла сверления и не требует много времени на обслуживание.
Станки MULTIMAT 21 оснащены антискольной системой сверления. Т.е. при сверлении сквозных отверстий при выходе сверла из материала скорость перемещения сверлильного агрегата замедляется. Что в свою очередь позволяет более деликатно обрабатывать материал.
Массивная конструкция пневматических прижимных цилиндров позволяет надежно зафиксировать деталь, что полностью исключает ее смещение при сверлении. Прижимы имеют независимое перемещение, что позволяет прижимать заготовки различной ширины в нужных местах.
Два упорных суппорта легко перемещаются по цилиндрической направляющей, что обеспечивает стабильность выставленных размеров. Для точного базирования детали, в боковых упорах установлены линзы с указателями, которые перемещаются по линейке с градацией в 1мм.
Данный блок осуществляет дополнительное влагоотделение и очистку поступающего в станок сжатого воздуха и позволяет регулировать давление в пневмосистеме. Контроль уровня давления ведется благодаря манометру.
Технические характеристики |
MULTIMAT 21 |
Количество сверлильных головок, шт. |
21 |
Количество сверлильных траверс, шт. |
1 |
Расстояние между крайними шпинделями, мм |
640 |
Наклон сверлильной траверсы, градусы |
0-90 |
Наибольшая глубина сверления, мм |
60 |
Максимальный диаметр сверления, мм |
35 |
Размеры стола, мм |
870x350 |
Максимальная толщина заготовки, мм |
70 |
Требуемое пневматическое давление, атм |
6 |
Частота вращения сверлильной головки, об./мин |
2800 |
Мощность, кВт |
1,5 |
Габариты, мм |
900x1250x1200 |
Масса, кг |
200 |
