НАЗНАЧЕНИЕ

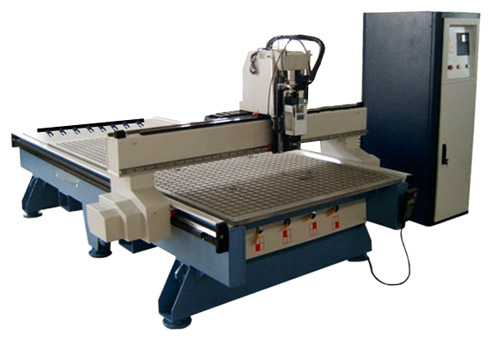

Модель 26 AVTS 7,5 i предназначена для высококачественного 3d фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
Отличительные особенности:
Данная группа станков выгодно отличается от своих аналогов более прочной станиной, точностью позиционирования и фрезерования заданных композиций, простым управлением и новейшей программой, что, несомненно, позволяет получать продукцию самого высокого качества.
Технические характеристики
| Площадь рабочей поверхности, мм |
2540 x 1270 |
| Перемещение по оси Z, мм |
280 |
| Скорость вращения шпинделя |
24000 об/мин |
| Рабочий стол |
Вакуумный |
| Разрешение |
1016 DPI |
| Точность позиционирования, +/- мм |
0,025 |
| Мощность |
380 вольт |
| Частота |
50 герц |
| Тип контроллера |
RISC/DSP |
| Интерфейс |
RS232/Ethernet/DNC |
| Типы поддерживаемых файлов |
G-code, HPGL, Artisman GL4 command |
| Тип шпинделя |
ATC (автоматическая смена инструмента) |
| Мощность шпинделя, кВт |
7,5 |
| Производитель шпинделя |
HSD (ITALY) |
| Сменный инструмент, шт. |
8 |
| Дистанционный пульт управления с дисплеем |
В комплекте поставки |
Комплектация 26 AVTS 7,5
- Рабочая зона (2540x1270 мм)
- Мощность шпинделя 7,5 кВт (пр-во Италия)
- Тип шпинделя ATC (автоматическая смена инструмента)
Широкая область применения:
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных
- ? Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности
- Фигурные наличники на окна и двери с резьбой насквозь
- Декоративные элементы для украшения деревянных домов и бань
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу, "CEBATOOL" и модельный пластик.
- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
- Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАНИНА
Выполнена из профилей прямоугольного сечения, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Достигается высокая точность и качество при обработке заготовок больших размеров.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ШПИНДЕЛЬ УВЕЛИЧЕННОЙ МОЩНОСТИ (ИТАЛИЯ)
За счет увеличенной мощности (7,5 кВт) обеспечивает обработку деталей из древесины больших габаритных размеров, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции с высоким качеством.
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ БОЛЬШОГО РАЗМЕРА.
Большая поверхность рабочего стола разделена на четыре сектора для закрепления заготовок с помощью вакуума. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке. При обработке сложных фигурных деталей неиспользуемую рабочую зону можно закрыть заглушками.
ВСТРОЕННЫЙ ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ.
С помощью панели управления программным обеспечением осуществляется возможность загрузки программ с жестких носителей. Обеспечивается удобство обслуживания, работы и быстрота перенастроек станка. Станок работает с файлами расширения ***.dxf или ***.plt
ДИСТАНЦИОННЫЙ ПУЛЬТ УПРАВЛЕНИЯ СТАНКА
Предназначен для быстрой настройки и обеспечивает удобство работы и обслуживания.
Возможность задания параметров обработки с персонального компьютера.

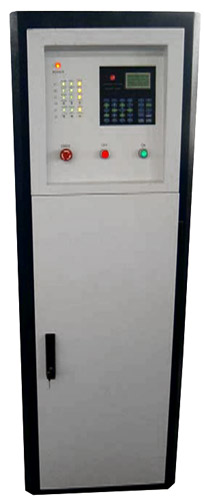

ОТДЕЛЬНО СТОЯЩИЙ ЭЛЕКТРОШКАФ
Электронная система позиционирования с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА
Обеспечивает автоматическую смену режущего инструмента по заданной программе, что значительно снижает время переналадки станки при обработке сложных изделий. Обеспечивает увеличение производительности станка, полностью автоматизирует обработку от чернового до чистового фрезерования.
РАЗДЕЛЬНОЕ ВКЛЮЧЕНИЕ СЕКТОРОВ ВАКУУМНОГО СТОЛА.
Обеспечивается экономичная работа вакуумного насоса при обработке заготовок различного размера, удобство обслуживания станка.
Наличие датчика контроля обеспечивает удобство контроля и обслуживания.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:
- Данная группа станков выгодно отличается от своих аналогов более прочной станиной, точностью позиционирования и фрезерования заданных композиций, простым управлением и новейшей программой, что, несомненно, позволяет получать продукцию самого высокого качества.
ОТДЕЛКА ИНТЕРЬЕРОВ
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
ОТДЕЛКА ЭКСТЕРЬЕРОВ:
- Фигурные наличники на окна и двери с резьбой насквозь
- декоративные элементы для украшения деревянных домов и бань
- балясины из доски для отделки веранд и беседок, ограды и т.д.
ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
ПРОИЗВОДСТВО ДВЕРЕЙ:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- изготовление эксклюзивных дверей из ценных пород древесины.
МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу, «CEBATOOL» и модельный пластик.
РЕКЛАМА:
- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «2D- ОБРАБОТКА»
ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:
- Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «3D- ОБРАБОТКА»
