Рейсмусовый станок Supermac 163

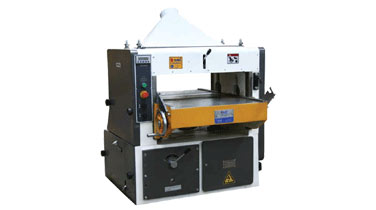

Изображение Рейсмусовый станок Supermac 163

Производитель: Supermac

НАЗНАЧЕНИЕ

Предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок из древесины.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Конструктивные особенности, обеспечивающие высокую точность и качество обработки, удобство обслуживания станка и повышение производительности

Рейсмусовый станок Supermac 163
ЛИТАЯ СТАНИНА

Тяжелая чугунная литая станина и массивный рабочий стол полностью исключают вибрации при нагрузках и обеспечивают высокое качество обрабатываемой поверхности и долговечность работы станка без потери точностных параметров.

Рейсмусовый станок Supermac 163
ПРИВОДНЫЕ ВАЛЬЦЫ

Нижние и верхние приводные вальцы обеспечивают надежную и равномерную подачу заготовок, что обеспечивает высокое качество обработки и позволяет обрабатывать заготовки с большим припуском (до 5 мм).

Рейсмусовый станок Supermac 163
МЕХАНИЗМ ПОДАЧИ

Привод механизма подачи обладает практически "вечным" ресурсом. Все вальцы приводятся в движение одной цепью, для компенсации износа имеется механизм натяжения цепи. Весь привод закрыт защитным шумопоглощающим кожухом.

Рейсмусовый станок Supermac 163
НОЖЕВОЙ ВАЛ

Ножевой вал с четырьмя ножами и приводом от электродвигателя высокой мощности через клиноременную передачу с 4-мя ремнями обеспечивает высокое качество обрабатываемой поверхности с наибольшим припуском до 5 мм.

Рейсмусовый станок Supermac 163
ОГРАЖДЕНИЕ НОЖЕВОГО ВАЛА

Откидывающееся ограждение ножевого вала с патрубком эксгаустерной системы обеспечивает удобный доступ к режущему инструменту и полное удаление отходов обработки.

Рейсмусовый станок Supermac 163
СЕКЦИОННЫЙ ВАЛЕЦ

Секционный верхний подающий валец позволяет обрабатывать одновременно несколько заготовок с разнотолщинностью до 3 мм.Перед верхним подающим вальцом установлена когтевая защита, предотвращающая обратный выброс заготовки. Обеспечивается безопасность работы станка.

Рейсмусовый станок Supermac 163
ПРИВОД НОЖЕВОГО ВАЛА

Четырехручьевая клиноременная передача обеспечивает большой запас по мощности при высокой скорости подачи и большом съеме материала. Привод закрыт быстросъемным кожухом, который обеспечивает безопасную работу и легкий доступ для его технического обслуживания.

Рейсмусовый станок Supermac 163
РЕДУКТОР ПРИВОДА ПОДАЧИ

Привод редуктора осуществляется с помощью клиноременной передачи от электродвигателя, вращающего также ножевой вал. Редуктор имеет наливную и сливную горловину, которые для удобства обслуживания выведены на боковую панель рейсмуса.

Рейсмусовый станок Supermac 163
РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ

Рукоятка скорости подачи расположена на передней панели станка и имеет три фиксированных положения: 7,5; 13; 24 м/мин.

Рейсмусовый станок Supermac 163
ВИНТОВЫЕ ПАРЫ

Вертикальное перемещение стола осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя. Обеспечивается точное и быстрое позиционирование стола и исключает его перекос.

Рейсмусовый станок Supermac 163
Рейсмусовый станок Supermac 163
ЭЛЕКТРООБОРУДОВАНИЕ

Настройка рабочего стола на толщину обрабатываемого изделия осуществляется с помощью электродвигателя с отчетом размера по цифровому индикатору с точность 0,01 мм. Точная поднастройка производится с помощью маховика с рукояткой.Достигается высокая точность настройки станка и сокращается время переналадки, что повышает производительность станка и обеспечивается удобство обслуживания.

Рейсмусовый станок Supermac 163
РЕГУЛИРОВКА ПО ТОЛЩИНЕ ЗАГОТОВКИ

Для более точной настройки станка предусмотрена возможность ручной регулировки с помощью маховика расположенного на рабочем столе.

Рейсмусовый станок Supermac 163
РЕГУЛИРОВКА ПРИЖИМА ВАЛЬЦОВ

В зависимости от условий обработки (порода древесины, скорость подачи и т.д.) предусмотрена регулировка усилий прижима верхних подающих роликов.

Рейсмусовый станок Supermac 163
СИСТЕМА ЭЛЕКТРИЧЕСКИХ БЛОКИРОВОК

Перемещение рабочего стола ограничено концевыми выключателями, которые автоматически отключают электропривод в крайних положениях стола, тем самым предохраняя его от поломок.

Рейсмусовый станок Supermac 163
ДОПОЛНИТЕЛЬНЫЕ РОЛИКИ

В комплект поставки входят три дополнительных ролика с установочными кронштейнами. Установка роликов позволяет без труда обрабатывать длинномерные заготовки.

Рейсмусовый станок Supermac 163

Технические характеристики

Размеры обрабатываемой заготовки, мм:
- ширина, наибольшая
- толщина, наименьшая
- толщина, наибольшая
- длина не менее


630
10
200
295

Разнотолщинность при обработке нескольких заготовок, мм

3

Размер стола, мм

1050х635

Толщина снимаемого слоя, наибольшая, мм

5

Диаметр ножевого вала, мм

125

Количество ножей, шт.

4

Скорость подачи заготовки, м /мин

7,5; 13; 24

Скорость перемещение стола:
- механическая, мм/мин
- ручная, мм/об


135
0,5

Частота вращения ножевого вала, об/мин

4 800

Количество электродвигателей, шт.

2

Мощность электродвигателя привода ножевого вала и подачи, кВт

7,5

Мощность электродвигателя привода перемещения (подъём/опускание) стола, кВт

0,37

Общая установленная мощность, кВт:

7,87

Габариты станка, мм:
- длина
- ширина
- высота


1075
1050
1400

Габариты станка в упаковке (LxBxH), мм

1200х1200х1660

Масса, кг

1200
