Виды обрабатываемых материалов:
Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), "Alucobond", "Dibond", любые полистиролы( в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.
Комплектация:
- Станок
поставляется в комплекте с программой для 3D-фрезерования
"TYPE3", которая позволяет производить как 2D, так и 3D
обработку. В программу включены такие удобные функции как: придание объема
плоским изображениям "ВМР" и "JPEG", скульптор
(редактирования объемной модели), база стандартных элементов (фасады,
узоры и т. д.) и многое другое
- Система
аспирации (1,5 м3/ мин), в комплекте с гофрированным шлангом
- Набор приспособлений
для прижима заготовки(6шт.)
- Цанги (3 мм;
6 мм или 12 мм)
- Инструмент(10 шт.
фрез различного профиля)
- Инструмент
для обслуживания станка
- Электронный
датчик измерения длины инструмента и высоты заготовки
- Кабель для
соединения с компьютером
- ЗИП
- Инструкция
по эксплуатации
Область применения:
МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:
- Простые и сложные
фасады (в том числе с художественной резьбой), накладки на мебель, элементы
эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ в
том числе ламинированных.
ОТДЕЛКА ИНТЕРЬЕРОВ:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы,
плинтуса и многое другое, все это с резьбой любой сложности.
ОТДЕЛКА ЭКСТЕРЬЕРОВ:
- фигурные наличники на окна и двери с резьбой насквозь
- декоративные элементы для украшения деревянных домов и бань
- балясины из доски для отделки веранд и беседок, ограды и т.д.
ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция,
шкатулки, письменные наборы, часы и так далее.
ПРОИЗВОДСТВО ДВЕРЕЙ:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок в том числе эксклюзивных с глубокой художественной
резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные
двери и т.д.
- изготовление эксклюзивных дверей из ценных пород древесины.
МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для
вакуумной формовки, штампов и клеше из различных материалов, включая алюминий,
латунь, бронзу, "CEBATOOL" и модельный пластик.
РЕКЛАМА:
- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов.
Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ "2D- ОБРАБОТКА"
ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:
- Изготовление художественного паркета из ценных пород дерева, бордюры, розетки
со сложным рисунком и узорами.

Гарантия:
- На станок дается гарантия 12 месяцев, также осуществляется послегарантийное обслуживание.
- Также производятся пусконаладочные работы с обучением. Наш инженер не только
запускает и тестирует станок, но и обучает Вас работе на станке, созданию
программ.

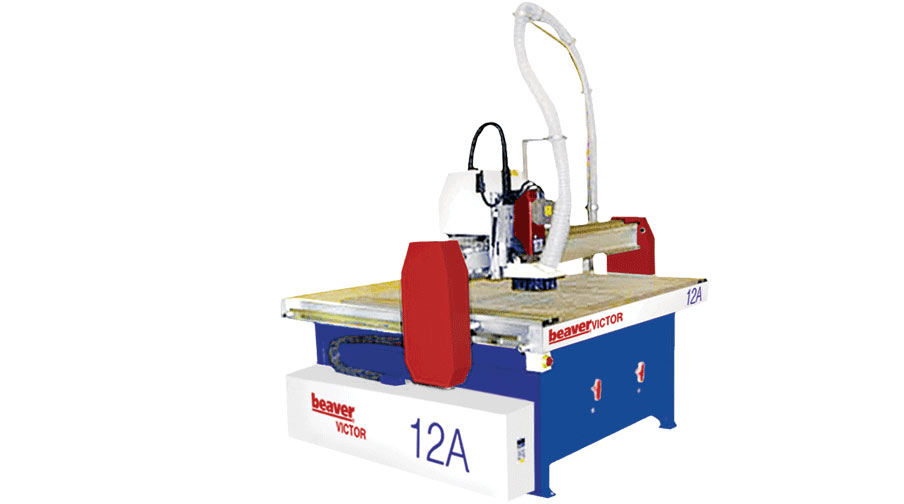

Конструктивные особенности
ЦЕЛЬНОСВАРНАЯ ЖЕСТКАЯ СТАНИНА
Рама из толстолистового
проката и стойки из профилей прямоугольного сечения, прошедшие специальную
обработку отжигом, обеспечивают высокую жесткость конструкции, а также
долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия
вибрации достигается высокая точность обработки с разрешением до 0,015мм. На
рабочем столе предусмотрены Т-образные пазы для надежного крепления
обрабатываемых изделий.
РАБОЧИЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ
Обеспечивается надежный механический зажим обрабатываемых заготовок.
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ
Поверхность рабочего стола разделена на два сектора для закрепления заготовок с помощью вакуума. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
(ГЕРМАНИЯ)
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Подшипники закрыты герметичными уплотнениями. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОТОЧНАЯ ПЕРЕДАЧА ШЕСТЕРНЯ-РЕЙКА.
Оригинальная конструкция полностью исключает люфт в передаче. Обеспечивается высокая точность обработки заготовок при большой скорости перемещения портала и суппорта по осям X и Y .
ШАГОВЫЕ ДВИГАТЕЛИ ФИРМЫ "SHAPHON" (США)
Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения (до 0,015 мм) и считывания размера, что позволяет эффективно использовать ЧПУ для работы станка. Новейшая технология изготовления двигателей обеспечивает их абсолютную надежность даже при 3-х сменной работе!
ВЫСОКОПРЕЦИЗИОННАЯ ВИНТОВАЯ ПАРА
Износ пар трения сведен к минимуму за счет наличия шариковой гайки и точности изготовления. Полностью исключается люфт и обеспечивается высокоточное перемещение шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
ШПИНДЕЛЬ ФИРМЫ "COLOMBO" (ИТАЛИЯ)
За счет высокой частоты вращения (до 24000 об/мин) осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции с высоким качеством. Подшипниковые узлы и обмотка электродвигателя охлаждаются встроенным вентилятором. Обеспечивается надежность работы станка и расширяются технологические возможности использования.
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
ЦАНГОВЫЙ ЗАЖИМ ИНСТРУМЕНТА
Позволяет быстро осуществлять смену инструмента с различными посадочными диаметрами (от 3 до 12 мм) при обработке изделий сложной конфигурации. Посадочные размеры цанг стандартизированы. Сокращается время переналадки станка и возрастает производительность работы.
ОГРАЖДЕНИЕ ИНСТРУМЕНТА С ПАТРУБКОМ СТРУЖКОПРИЕМНИКА.
Быстросъемное ограждение осуществляет надежную защиту инструмента и эффективное удаление отходов обработки из зоны резания. Обеспечивается безопасность работы на станке в соответствии со стандартами СЕ. Система аспирации входит в комплект поставки станка.
ВАКУУМНЫЙ ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ НАСОС
Обеспечивает надежное крепление заготовок на столе и дает возможность работать через подложку при фрезеровании деталей насквозь.
РАЗДЕЛЬНОЕ ВКЛЮЧЕНИЕ СЕКТОРОВ ВАКУУМНОГО СТОЛА
Обеспечивается экономичная работа вакуумного насоса при обработке заготовок различного размера.
Опция для фрезерных станков с ЧПУ Beaver:
Устройство для 3D сканирования «Штрих1»
Лазерное сканирующее устройство предназначенно для сканирования уже готовых изделий (резьбы, лепнины, прототипов и т.д.), с целью получения математической модели для фрезерования копии этого изделия. Сканирование происходит лазерным лучом благодаря чему достигается высокое качество получаемой модели. «Штрих 1» нашёл широкое применение при производстве эксклюзивных изделий. В комплекте со сканером идёт программа ASHERA , благодаря понятому русскому интерфейсу и возможностям лазерного сканера ( генератор луча и высокоточная цифровая матрица) достигается высокоточное создание компьютерной 3D модели сканируемого образца.
Сохраняется она в стандартном формате .STL ,который открывается в программах Type3, ArtCam , 3DMAX , SolidWorks , Спрут-Кам , MaserCam и многих других CAD и CAM программах. Точность сканирования составляет 0.05 мм благодаря чему модель можно увеличивать без потери точности во много раз , создавать целые композиции совмещая разные 3D модели.
Технические
характеристики:
Модель
|
Beaver-12A2
|
Beaver-12A5
|
Beaver-12AV2
|
Beaver-12AV5
|
Размеры рабочего стола, мм
|
1420
х 1750
|
1420
х 1750
|
1420
х 1750
|
1420
х 1750
|
Размеры вакуумного стола, мм
|
-
|
-
|
1230
x 1230
|
1230
x 1230
|
Размеры зоны обработки X и Y, наибольшие, мм
|
1200
х 1200
|
1200
х 1200
|
1200
х 1200
|
1200
х 1200
|
Перемещение шпинделя по оси Z, мм
|
110
|
110
|
110
|
110
|
Толщина обрабатываемых заготовок, наибольшая, мм
|
100
|
100
|
100
|
100
|
Посадочный диаметр инструмента, мм
|
3-12
(цанга ER 20)
|
3-16
(цанга ЕR25)
|
3-12
(цанга ER 20)
|
3-16
(цанга ЕR25)
|
Скорость подачи, (бесступенчатая), м/мин
|
0-14
|
0-14
|
0-14
|
0-14
|
Разрешение, мм
|
0,015
|
0,015
|
0,015
|
0,015
|
Частота вращения шпинделя, об/мин
|
24000*
|
24000*
|
24000*
|
24000*
|
Мощность шпинделя, кВт
|
2,2
|
5,0
|
2,2
|
5,0
|
Количество электродвигателей перемещения портала,
суппорта и шпинделя, шт.
|
4
|
4
|
4
|
4
|
Мощность электродвигателя перемещения, кВт
|
4
x 0,75
|
4
x 0,75
|
4
x 0,75
|
4
x 0,75
|
Мощность электродвигателя вакуумного насоса, кВт
|
-
|
-
|
5,5
|
5,5
|
Общая установленная мощность, кВт
|
6,7
|
9,5
|
12,2
|
15,0
|
Напряжение, В
|
380
(220)
|
380
(220)
|
380
(220)
|
380
(220)
|
Частота тока, Гц
|
50
|
50
|
50
|
50
|
Диаметр патрубка стружкоприемника, мм
|
80
|
80
|
80
|
80
|
Габаритные размеры, мм:
- длина
- ширина
- высота
|
1590
1780
1300
|
1590
1780
1300
|
1590
1780
1300
|
1590
1780
1300
|
Масса, кг
|
450
|
450
|
700
|
700
|
