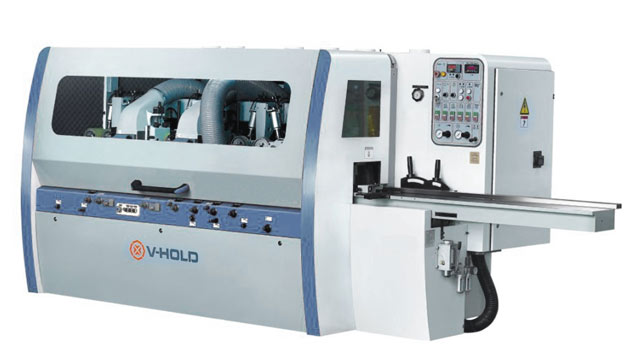

Производитель: V-Hold
Производство погонажных изделий с максимальной шириной 200 мм и максимальной скоростью до 24 м/мин. Возможное применение:- профилирование оконного бруса; - калибровка доски. Высокопрочный хромированный стол позволяет работать с МДФ материалами.
Приемный стол покрыт слоем высококачественного хрома (0,3 мм), что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
Вариатор известной фирмы Kawasaki (Япония) гарантирует плавную подачу пиломатериала в зону обработки. Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество обработанных заготовок самых мягких пород древесины.
скорости подачи позволяет оператору легко и удобно без открытия кожуха осуществлять настройку. Скорость подачи регулируется бесступенчато при помощи вариатора
позволяет осуществлять более качественное позиционирование заготовки в станке, тем самым повышая качество обработки
Данное устройство позволяет обрабатывать короткие заготовки. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.
Система позиционирования шпинделей, расположенная на передней панели станка и на каждом шпинделе существенно упрощает наладку и перенастройку станка. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности.
Пульт управления, разработанный по самым высоким стандартам, позволяет удобно и точно осуществлять управление станком и регулировать настройку пневматических прижимов.
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами по всей длине с одного портала, что экономит расходные материалы и продляет срок службы станка и значительно упрощает обслуживание станка.
Станки выполнены в соответствии с требованиями действующих нормативов европейского сообщества
Электрическая часть является одним из важных составляющих надежности станка. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует стандарту CE.
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
Конструкция прижимной линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая и формирует предварительную вертикальную базу.
Данная система предназначена для управления прижимом подающих роликов, обеспечивает надежное позиционирование обрабатываемой заготовки.
Высокоточные шпинделя, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин.
Все станки V-Hold сделаны на базе жесткой чугунной цельнолитой станины, которая позволяет полностью гасить вибрации.

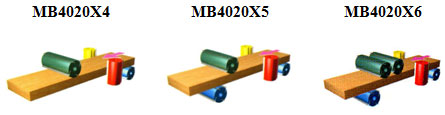

Модель |
|
MB4020х4 |
MB4020х5 |
MB4020х6 |
|
Количество шпинделей |
Шт. |
4 |
5 |
6 |
|
Максимальная рабочая ширина |
мм |
25-200 |
25-200 |
25-200 |
|
Максимальная рабочая толщина |
мм |
8-120 |
8-120 |
8-120 |
|
Длина рабочего стола |
мм |
1950 |
1950 |
1950 |
|
Скорость подачи |
М/мин |
5-24 |
5-24 |
5-24 |
|
Посадочный диаметр шпинделя |
мм |
40 |
40 |
40 |
|
Частота вращения шпинделей |
Обор/мин |
6000 |
6000 |
6000 |
|
Мощность двигателей |
первый верхний шпиндель |
кВт / лс |
7,5 /10 |
7,5/10 |
7,5/10 |
второй верхний шпиндель |
кВт / лс |
|
|
5,5/7,5 |
|
первый нижний шпиндель |
кВт / лс |
5,5 /7,5 |
5,5/7,5 |
5,5/7,5 |
|
второй нижний шпиндель |
кВт / лс |
|
5,5/7,5 |
5,5/7,5 |
|
Левый и правый вертикальный шпиндель |
кВт / лс |
5,5 /7,5 |
5,5/7,5 |
5,5/7,5 |
|
Подъемный агрегат |
кВт / лс |
0,75 / 1 |
0,75/1 |
0,75/1 |
|
Подающий агрегат |
кВт / лс |
4/5,5 |
4/5,5 |
4/5,5 |
|
Общая мощность |
|
28,75 /39 |
34,25/46,5 |
39,75/54 |
|
Диаметр шпинделя |
верхний шпиндель |
мм |
125–180 |
125–180 |
125–180 |
Первый нижний |
мм |
125 |
125 |
125 |
|
Длина ножей |
мм |
145 |
145 |
145 |
|
Второй нижний |
мм |
125– 180 |
125– 180 |
125– 180 |
|
Левый и правый вертикальный шпиндель |
мм |
125–180 |
125–180 |
125–180 |
|
Давление воздуха |
МРа |
0,7 |
0,7 |
0,7 |
|
Диаметр подающего ролика |
мм |
140 |
140 |
140 |
|
Диаметр стружкоотвода |
мм |
140 |
140 |
140 |
|
Вес станка |
кг |
3350 |
4100 |
4600 |
|
Модель |
|
MB4015X4 |
MB4015X5 |
MB4015X6 |
|
Количество шпинделей |
шт. |
4 |
5 |
6 |
|
Максимальная рабочая ширина |
мм |
25-150 |
25-150 |
25-150 |
|
Максимальная рабочая толщина |
мм |
8-100 |
8-100 |
8-100 |
|
Длина рабочего стола |
мм |
1500 |
1500 |
1500 |
|
Скорость подачи |
М/мин |
4-18 |
4-18 |
4-18 |
|
Посадочный диаметр шпинделя |
мм |
40 |
40 |
40 |
|
Частота вращения шпинделей |
Обор/мин |
6000 |
6000 |
6000 |
|
|
Первый нижний шпиндель |
кВт / лс |
4 / 5,5 |
4 / 5,5 |
4 / 5,5 |
Мощность двигателей |
Второй правый вертикальный шпиндель |
кВт / лс |
4 / 5,5 |
4 / 5,5 |
4 / 5,5 |
Третий левый вертикальный шпиндель |
кВт / лс |
4 / 5,5 |
4 / 5,5 |
4 / 5,5 |
|
Четвертый верхний шпиндель |
кВт / лс |
5,5 / 7,5 |
5,5 / 7,5 |
5,5 / 7,5 |
|
Пятый верхний шпиндель |
кВт / лс |
- |
- |
4 / 5,5 |
|
Шестой нижний шпиндель |
кВт / лс |
- |
4 / 5,5 |
4 / 5,5 |
|
Подъемный агрегат |
кВт / лс |
0,75 / 1 |
0,75 / 1 |
0,75 / 1 |
|
Подающий агрегат |
кВт / лс |
2,2 / 3 |
2,2 / 3 |
2,2 / 3 |
|
Общая мощность |
|
20,45 / 28 |
20,45 / 28 |
20,45 / 28 |
|
Диаметр шпинделя |
верхний шпиндель |
мм |
125–160 |
125–160 |
125–160 |
Первый нижний |
мм |
125 |
125 |
125 |
|
Длина ножей |
мм |
145 |
145 |
145 |
|
Второй нижний |
мм |
125– 160 |
125– 160 |
125– 160 |
|
Левый и правый вертикальный шпиндель |
мм |
125–160 |
125–160 |
125–160 |
|
Давление воздуха |
мПа |
0,7 |
0,7 |
0,7 |
|
Диаметр подающего ролика |
мм |
120 |
120 |
120 |
|
Диаметр стружкоотвода |
мм |
120 |
120 |
120 |
|
