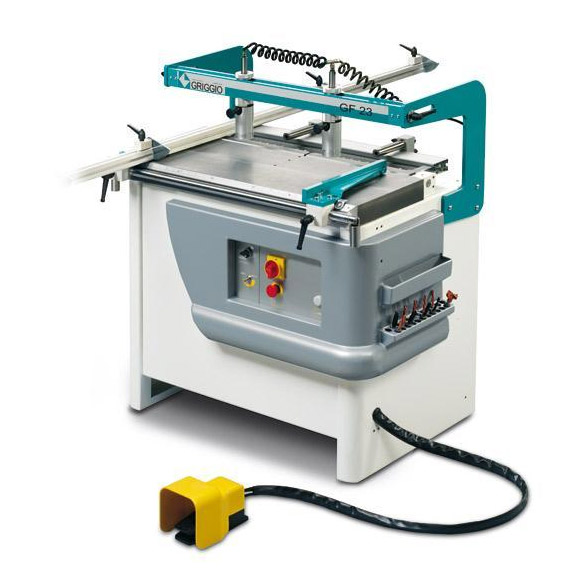

Сверлильно-присадочный станок Griggio GF 23, GF27, GF35

Производитель: Griggio

НАЗНАЧЕНИЕ

Высокоточные сверлильноприсадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм.
При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

Область применения сверлильно-присадочных станков Griggio GF 23

сверлильно-присадочные станки Griggio GF 23: отличительные особенности

Преимущества

• шпинделя снабжены быстросъемными цангами для замены инструмента;
• подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
• для быстрой перенастройки глубины сверления применено устройство "QUICK DEPTH";
• В стандартную комплектацию станка входят 5 быстросъемных цанг.

СХЕМА ОБРАБОТКИ

Сверлильно присадочный станок gf 23 – СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Сверление по пласти и торцам изделия

На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

Широкие возможности шпиндельной головки

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.

Используемый инструмент

Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ф1,5 - 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

Быстрая настройка глубины сверления

Запатентованное устройство "QUICK DEPTH" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
