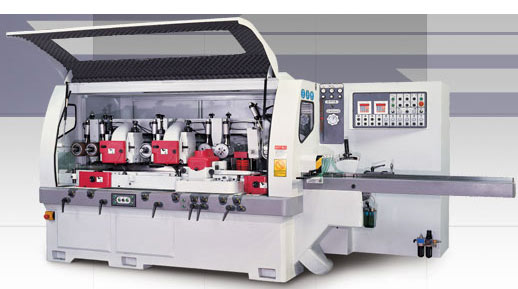

Четырехсторонний станок Winner BL 6-23

Получаемые изделия

Схемы расположения шпинделей

Производитель: C

НАЗНАЧЕНИЕ

Cтанок предназначен для профильной и плоскостной обработки пиломатериала с целью получения различных изделий, таких как: половая доска, вагонка, наличник, брусок, плинтус и прочих фасонных изделий.

Отличительные характеристики

Точная настройка прижимной пластины с помощью механической цифровой шкалы.
Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм.
Приводные подающие ролики обеспечивают плавность входа при подаче.
Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
Усиленный редуктор обеспечивает мощную и точную подачу материала.
Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
Боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей.
Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
Эксклюзив на территории РФ
Всегда в наличии на складе

Преимущества и особенности

Контрольная панель

Произведена немецкой компанией moeller electric позволяет удобно и точно осуществлять управление станком

Устройство быстрой настройки

разработано для быстрой и точной настройки станка, что позволяет осуществлять перенастройку станка с размера на размер без простоев с максимальной точностью.

Специальный ролик под каждым верхним шпинделем

Для обеспечения плавности подачи заготовки при работе, что повышает качество продукции и снижает износ режущего инструмента

Плавная регулировка скорости подачи

Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей

Механизм подачи

В сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 240 мм (опция 200 мм)

Боковой пневматический прижим

Рекомендуется при работе с заготовками малых сечений, а также с заготовками небольших длин, в частности при производстве паркета

Универсальный шпиндель

Позволяет обрабатывать заготовку с любой стороны с возможностью поворота шпиндельной головки на 360°

Пневматическая система прижимов

Три независимых пневматических контроллера управляющие прижимом протягивающих рябух.

Цельнолитая чугунная станина

Обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации

Мощные двигатели

Повышенной надежности приводят каждый шпиндель станка и позволяют работать с сырой древесиной

Высокоточные шпинделя

Позволяют достигать безупречного качества строгания до 0,01 мм. Биение шпинделя не превышает 0,001 мм

Цифровое позиционирование шпинделей

Позволяет быстро осуществлять настройку положения шпинделя в горизонтальной и вертикальной плоскостях.

Защитные крышки

Выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка и снижают рабочие шумы

Автоматический подающий механизм

Специальный механизм для автоматической подачи пакета заготовок, что позволяет сократить объем ручного труда и увеличить производительность.

Технические характеристики

Количество шпинделей, шт.	6
Максимальная/минимальная обрабатываемая ширина, мм	230 - 18
Максимальная/минимальная обрабатываемая толщина, мм	125 - 6
Минимальная рабочая длина, мм	240
Мощность на 1м, шпинделях, кВт	5,5
Мощность на 2м, 3м шпинделях, кВт	7,5
Мощность на , 4м, 5м, 6м шпинделях, кВт	7,5
Двигатель подачи, кВт	5,5
Двигатель перемещения вверх/вниз, кВт	0,75
Диаметр шпинделя, мм	40
Частота вращения ножевой головки при 50 Гц, об/мин	6200
Скорость подачи, м/мин	7-36
Диаметр ножевой головки на первом нижнем шпинделе, мм	100-160
Диаметр ножевой головки на правом шпинделе, мм	110-180
Диаметр ножевой головки на левом шпинделе, мм	110-200
Диаметр ножевой головки на верхнем шпинделе, мм	110-200
Диаметр ножевой головки на втором нижнем шпинделе, мм	100-250
перемещение вертикальных шпинделей, мм	45
Максимальное перемещение горизонтальных шпинделей, мм	35
Давление для пневмосистемы, атм.	6
Диаметр отвода отходов, мм	140
Габариты, мм	4500х2100х2110
Двухметровый стол на входе покрытый хромом. Два приводных ролика на столе Боковой прижимной ролик Светильник в защитном кожухе
