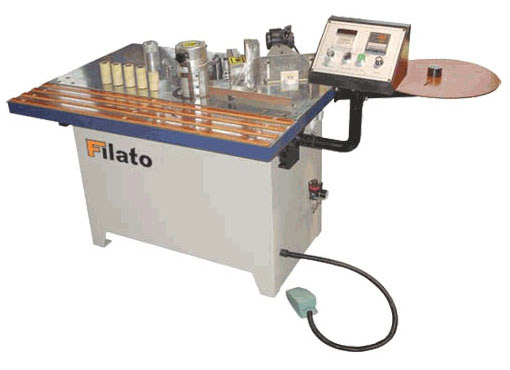

Производитель: Filato
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки.
Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал. Удобная регулировка количества подаваемого клея. Клеевая ванночка с тефлоновым покрытием расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев.
Возможность поворота рабочего стола на угол до 45? по направляющим с регулировкой по высоте. Обеспечивается нанесение кромочного материала на заготовки, торец которых раскроен под углом от 0 до 45o. Отсчет угла наклона производится по линейке.
Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления.
Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим. На станке предусмотрено два режима обрезки: ручной и автоматический.
Подача кромочного материала осуществляется с помощью пневмопедали "запуск/остановка" и конечного выключателя.
Осуществляется регулировка давления в пневмосистеме, для создания усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам.
Управление станком осуществляется за счет контроллеров производства Siemens. Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.
Эргономичный выносной пульт управления станком обеспечивает удобство его эксплуатации.
Размеры кромочного материала, мм |
|
Радиус кривизны обрабатываемой детали, наименьший, мм |
20 |
Скорость подачи кромочного материала, (бесступенчатая), м/мин |
8 |
Наклон рабочего стола, град. |
0 - 45 |
Температура нагрева, наибольшая, oС |
250 |
Мощность нагревателей, кВт |
1,5 |
Мощность электродвигателя подачи кромочного материала, кВт |
0,14 |
Общая установленная мощность, кВт |
1,64 |
Рабочее давление в пневмосистеме, МПа (кг/см2) |
0,6-0,8 (6 - 8) |
Габариты, мм |
2000х950х1150 |
Масса, кг |
250 |
