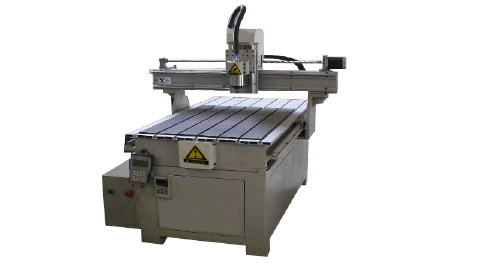

Фрезерные станки с ЧПУ серии 60100 AT и AVT

Производитель: Китай

НАЗНАЧЕНИЕ

Фрезерные станки с ЧПУ предназначены для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости. Данная группа станков выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов. Простое управление и новейшая программа, несомненно, позволяет получать продукцию самого высокого качества.

Реклама:

• Изготовление рекламных щитов, изготовления форм по шаблону.
• Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Гравировка:

• Гравировка стали, меди, алюминия, железа, а также предметов не из стали: из мрамора, пластика, древесных плит и др.
• Нанесение рисунков, надписей, орнаментов  на плоские поверхности  из различных материалов.

Мебельное производство:

• Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой.
• Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка интерьеров:

• Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

• Фигурные наличники на окна и двери с резьбой насквозь.
• Декоративные элементы для украшения деревянных домов и бань.
• балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

• Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
• Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
• Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

• Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше  из различных материалов, включая алюминий, латунь, бронзу  и модельный пластик («CIBATOOL»  и т.д.).


  Технические характеристики:

Рабочие характеристики и преимущества:

• Высокая скорость обработки:
  Линейные скорости и криволинейные скорости согласуются между собой.
• Высококачественные компоненты:
  Компания применяет ШВП германского производства, качественные линейные направляющие  и известные по всему миру  системы шагового двигателя.
• Кроме того применяются высококачественные подшипники и шпинделя.
• Разумный, Удобный дизайн:
  Компания использует передовую технологию зубчатой передачи с двухпарным зацеплением зубчатых колес, благодаря чему возможна высокая скорость обработки.
• Совместимое программное обеспечение:
  Программное обеспечение совместимо с типом Type3/Artcam/Castmate/Wentai и другими видами программного системы автоматизированного проектирования и производства CAD / CAM.
• Удобное управление:
  Используется передовое соединение через USB  с операционной системой DSP (цифровой обработки). Контроллеры могут работать в режиме off-line и не требовать никаких компьютерных источников. Кроме того в данных контроллерах имеется функция автоматического запуска и остановка операционной системы DSP.
• Функциональная способность:
  контроллеры оснащены функцией  восстановления процесса гравирования после остановки, таким образом, перебои в электропитании могут быть восстановлены.

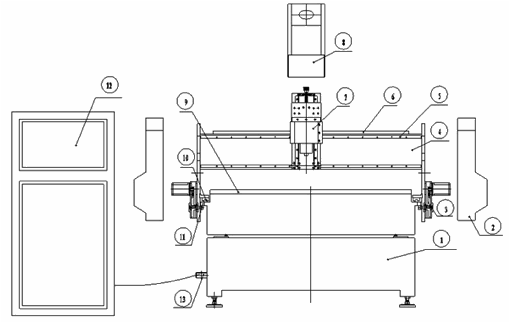

Схема станка

Название каждой части

1. Основание
2. Боковой кожух

3. Приводная коробка по осям XY
4. Траверса (опорная рама)

5. Направляющая по оси  X

6. Кронштейн (зубчатая рейка) по оси  X

7. возвратная плита по оси  X

8. Кожух двигателя

9. стол всасывающего устройства

10. Направляющая по оси  Y

11. Кронштейн (зубчатая рейка) по оси  Y

12. Электрический шкаф

13. Паз для буксирного каната

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

«2D- ОБРАБОТКА»

Художественный паркет:
-Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

«3D-ОБРАБОТКА»

Дополнительное оснащение

Трехмерные сканеры Artcut

Поставщик: Китай

Трехмерные рельефные сканеры – это экономичные 2,5D сканеры, созданные для применения в области резьбы по дереву, оснащенные японскими оригинальными высокоточными лазерными датчиками. Принципы свободы и открытости компании-производителя гарантируют возможность использования данных сканеров в сочетании с фрезеровальным оборудованием любых марок (либо с двухмерным оборудованием с ЧПУ) для получения рельефных моделей изделий в соответствии с исходными значениями точности в графических форматах BMP, данных STL. Это позволяет максимально индивидуализировать процесс последующей обработки данных. Не важно, какой вид программного обеспечения CAD/CAM вы используете: если ваша система поддерживает ввод стереолитографических данных STL, то вы сможете обрабатывать полученные изображения привычным способом.

Преимущества:

• Простота применения
• Поддержка работы с интернетом
• Стабильность и надежность
• Высокая точность

Особенности системы:

• применение сетевой передачи данных, поддержка прямого соединения с ПК либо соединения через роутер; интеллектуальное распределение IP, отсутствие необходимости выделения IP-адреса;
• поддержка широкоформатного сканирования, ограниченного только диапазоном работы ведущего гравировального оборудования;

• данный сканер поставляется клиенту в качестве комплектующего гравировального оборудования, использование дополнительных ориентальных контроллеров (моушен контрол) не требуется, что обеспечивает многофункциональность оборудования;

• в программном обеспечении сканера предусмотрена функция формирования траектории с возможностью строчной развертки; непосредственное сканирование после ввода данных в систему сканера, что позволяет избежать сложных дублирующих расчетов траектории нижней части оборудования.

• сохранение исходных данных сканирования, что может использоваться для последующей обработки данных; при выборе более высоких параметров отсутствует необходимость повторного сканирования;

• поддержка функции перевода координат обеспечивает совместимость с системами координат различных гравировальных станков;

• простота установки и применения, поддержка четырех вариантов установки.

Технические параметры:

• поддерживаемый режим сканирования: режим строчной развертки;
• скорость сканирования с режиме строчной развертки: 20-100 мм/с

• точность сканирования: разрешение в плоскости XY менее 0,01-0,2мм,
           в плоскости Z менее 0,001мм.

• высота сканирования: 50 мм

• частота дискретизации: максимальная 3000 выборок/сек.

Область применения:

• 3d сканеры Вэньтай, поддерживающие гравировальное оборудование различных конструкций, позволяют производить трехмерное рельефное сканирование с максимальной высотой 50 мм. Затраты на данный сканер составляют всего 1/10 стоимости специализированных трехмерных сканеров (более 200 тыс.). Таким, образом, это самый простой способ для трехмерного моделирования.

• Рельефные рекламные вывески

• Резьба по дереву

• Трехмерное моделирование

• Прочие области, в которых необходим ввод трехмерных данных.

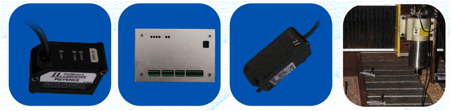

1. ________________________

2. сканер

3. контроллер сканирующей головки

4. сканирующая головка

5. контроллер движения

6. гравировальное оборудование

7. программное управление сканером
