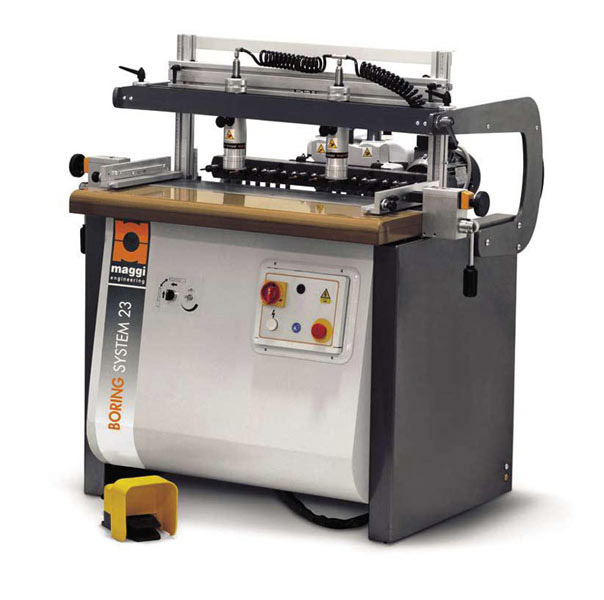

Boring System 21 Prestige, Boring System 23, Boring System 29

Производитель: Boring System

НАЗНАЧЕНИЕ

Высокоточные сверлильноприсадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Компания "MAGGI engineering" была основана в Италии в 1963 году. С самого создания фирма специализировалась на производстве сверлильно-присадочных станков, характеризующих высоким качеством.
Точность, качество сборки деталей, гибкость производства основные критерии современного мебельного производства. Всем эти требованиям отвечают сверлильно-присадочные станки BORING SYSTEM .

ОБЛАСТЬ ПРИМЕНЕНИЯ

Отличительные особенности:

• Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм;
• При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90° вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона;
• Шпинделя снабжены быстросъемными цангами для замены инструмента;
• Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
• Для быстрой перенастройки глубины сверления применено устройство "SPIRAL SYSTEM";
• В стандартную комплектацию станка входят 5 быстросъемных цанг.

СХЕМА ОБРАБОТКИ

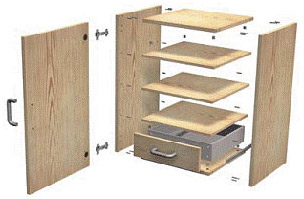

СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Сверление по пласти и торцам изделия

На фото показано положение шпиндельной головки при горизонтальном сверлении; для сверления пласти изделия необходимо изменить положение шпиндельной головки на вертикальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

Широкие возможности шпиндельной головки

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.

Используемый инструмент

Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм. Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

Быстрая настройка глубины сверления

Запатентованное устройство "Spiral System" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
