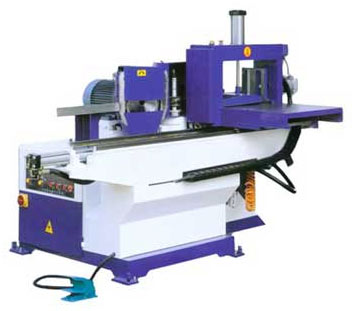

Шипорезный станок TSK 12 AP (MXB3512A)

Производитель: Yong Qiang

НАЗНАЧЕНИЕ

Станок предназначен для фрезерования мини-шипа последовательно на обоих концах пакета заготовок и нанесения клея на один из торцов, фрезерованные заготовки поступают далее на пресс торцевого сращивания, минуя отдельно стоящий клеенаносящий станок.

Отличительные характеристики

• Увеличенная ширина обрабатываемого пакета;
• Встроенный узел клеенанесения
• Пневматическая система подачи обеспечивает плавный рабочий ход и быстрый возврат рабочего стола;
• Мощная литая станина позволяет свести вибрации к минимуму и повысить точность обработки;
• Конструкция станка позволяет уверенно выполнять и вертикальное, и горизонтальное фрезерование заготовок различной длины;
• Увеличенная мощность двигателя позволяет легко обрабатывать заготовки максимального сечения и позволяет увеличить срок службы и надежность станка;
• Направляющие шипорезной каретки изготовлены из высокопрочной легированной стали;
• Опорой шпинделя являются двухрядные роликовые подшипники серии 7207, обеспечивающие высокую точность детали и долговечность конструкции шпиндельного узла.
• Применение клеевого узла непосредственно на станке способствует ещё большей автоматизации процесса и высвобождению одной штатной единицы.
• Станок MXB может обеспечить выпуск до 130 м3 сращенной продукции в месяц при односменном 8-часовом режиме работы. Комплектация модульной линии двумя фрезерно-шипорезными станками – MXB увеличит производительность более чем в два раза.
• Применение клеевого узла непосредственно на станке способствует ещё большей автоматизации процесса и высвобождению одной штатной единицы.

Рабочий цикл осуществляется автоматически и состоит из следующих операций

• Срабатывание пневматических прижимов – верхнего и бокового
• Движение каретки последовательно вдоль торцовочного узла и далее фрезерного шпинделя
• Клеенанесение
• Выключение пневмоприжимов
• Выталкивание пакета пневмоцилиндром (во избежание касания заготовками инструмента на обратном ходу)
• Возврат каретки в исходное положение

Отличительные особенности

Массивная станина

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Мощный рабочий стол каретки

Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.

Высокоточные линейные направляющие

Перемещение каретки осуществляется по линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.
