НАЗНАЧЕНИЕ

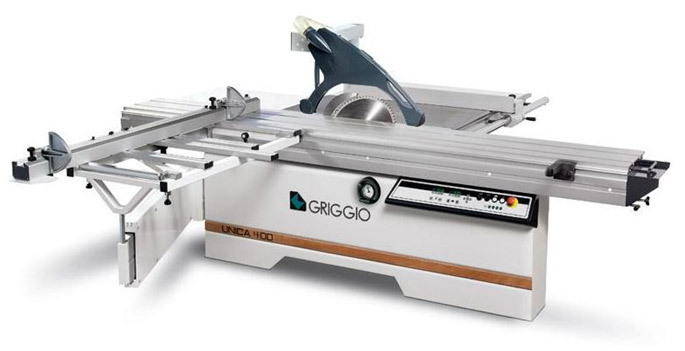

Станок предназначен для высококачественного раскроя ламинированных ДСП, МДФ и ДВП; продольного, поперечного и под углом к волокнам раскроя пиломатериалов. Подрезной узел с приводом от отдельного электродвигателя обеспечивает идеальное пиление без сколов.
Комплект поставки:
Станок предназначен для высококачественного раскроя ламинированных ДСП, МДФ и ДВП; продольного, поперечного и под углом к волокнам раскроя пиломатериалов. Подрезной узел с приводом от отдельного электродвигателя обеспечивает идеальное пиление без сколов. Пильные узлы могут быть синхронно наклонены на угол до 45 градусов. Массивная станина, прочные направляющие и упоры, точность регулировок и мощность привода основной пилы 5,5 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного произхводства. Скорость вращения основной пилы выбирается перекидыванием ремня на шкиве вала.
В комплект станка входят:
- Алюминиевая каретка с цилиндрическими направляющими из стали высокой точности, на роликах
- Электрический подъем пилы (наклон вручную маховиком)
- Чугунный стол размер 1040х650 мм
- Параллельная упорная линейка с микрометрической регулировкой
- Защитное устройство пилы (для диска до 315 мм), для большего диаметра необходимо заказывать параллелограмную защиту (опция).
- Теплозащита мотора
- Грибовидная аварийная кнопка
Опции:
- Норматив Е
- Подрезной узел с внешней регулировкрой от отдельного мотора
- Автоматический запуск звезда-треугольник
- Электронный визуализатор приставка для парал. резов
- Эксцентриковый винтовой прижим
- Параллелограмная защита пилы диам. аспирации 80 мм
- Приспособление для подъема параллелограмной защиты (обязательно заказывать параллелограмную защиту). Подъем обеспечивается тремя колесиками.
- Ширина реза 1250 или 1500 мм
- Расширение стола 820x320 мм
- Электронный счетчик параллельного упора с эксцентриковым фиксатором и микрометрической регулировкой
- Электронный визуализатор скорости
- Увеличенная телескопическая линейка для форматной каретки
- 2 электронных счетчика для увеличенной телескопической направляющей линейки
- Подрезная пила 125 мм
- Усиленный мотор 5,5 кВт, 7,5 кВт
Технические характеристики
| Параметр |
Значение |
| Ширина каретки: |
385 мм |
| Длина раскроя каретки 2600 мм |
2700 мм |
| Длина раскроя каретки 3200 мм |
3260 мм |
| Длина раскроя каретки 3800 мм |
3870 мм |
| Длина раскроя каретки 4300 мм |
4370 мм |
| Макс. диаметр главной пилы |
450 мм |
| 3 cкорости вращения вала пилы, об/мин |
3200-4000-6000 |
| Высота реза при 90 / 45 град |
155 / 115 мм |
| Угол наклона пилы |
0 – 45 град |
| Диаметр подрезной пилы |
125 мм |
| Ширина реза между пилой и упорной линейкой |
1050 мм (1250 мм) |
| 2 вытяжных отверстия диам. |
100 и 120 мм |
| Мощность мотора |
7,5 лс (5,5 кВт) |
| Размер форматной каретки |
630x1450 мм |
| Размер в упаковке, см |
330x120x100 мм |
| Вес нетто |
820 кг |
| Габаритный размер |
3300х3360х910 мм |
