Четырехсторонний-продольно фрезерный станок Beaver 523 B

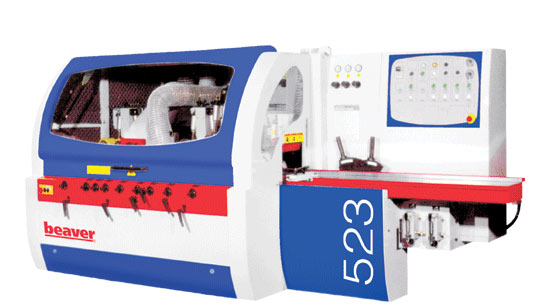

Изображение Четырехсторонний-продольно фрезерный станок Beaver 523 B

Производитель: Beaver

НАЗНАЧЕНИЕ

Станки тяжелой серии мод. "Beaver 523" предназначены для профильной обработки пиломатериала с 4-х сторон с целью получения погонажных изделий высокого качества (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий).

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ВЫСОКОТОЧНЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ, ПРОШЕДШИЕ ПРЕЦИЗИОННУЮ ОБРАБОТКУ И КОНТРОЛЬ

Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ

Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ПОДАЮЩИЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
НАСТРОЙКА НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ

Настройка направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ЭЛЕКТРОННАЯ СИСТЕМА РЕГУЛИРОВКИ СКОРОСТИ ПОДАЧИ (ИНВЕРТОР)

Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА, ПРОШЕДШАЯ СПЕЦИАЛЬНУЮ ТЕРМООБРАБОТКУ

Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ЭРГОНОМИЧНАЯ КОНТРОЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ПНЕВМАТИЧЕСКАЯ СИСТЕМА ПРИЖИМНЫХ ВАЛЬЦОВ

Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ДОПОЛНИТЕЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Необходима для быстрой и удобной работы в режиме перенастройке станка.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка. Смазка осуществляется с помощью ручного насоса или автоматически через заданный промежуток времени (опция). Также установлена отдельная система для подачи смазки на рабочий стол при обработке массивных изделий и смолянистых заготовок.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
МЕХАНИЗМ ПОДАЧИ КОРОТКИХ ЗАГОТОВОК

Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ВЫСОКОТОЧНАЯ, НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ЗАГОТОВОК

Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ДЕЛИКАТНАЯ И НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ДЕТАЛИ НА ВЫХОДЕ ИЗ СТАНКА.

На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
СДВОЕННАЯ РОЛИКОВАЯ ПОДАЧА МЕЖДУ ВЕРХНИМИ ГОРИЗОНТАЛЬНЫМИ ШПИНДЕЛЯМИ (мод.623)

Позволяет без труда обрабатывать массивные профили, например строительный брус. (Аналогичны мод. Hydromat 23 Вайнинг).

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ПНЕВМАТИЧЕСКАЯ ТРЕХКОНТУРНАЯ СИСТЕМА ПРИЖИМНЫХ ПОДАЮЩИХ РОЛИКОВ

Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
РЕДУКТОРНАЯ СИСТЕМА ПРИВОДА ПОДАЮЩИХ СПАРЕННЫХ РОЛИКОВ ЧЕРЕЗ КАРДАННЫЕ ВАЛЫ

Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ

Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора(0-24 м/мин или инвертора (опция) с центральной панели управления.

Четырехсторонний-продольно фрезерный станок Beaver 523 B
ВОЗМОЖНОСТЬ УСТАНОВКИ ПИЛЬНОГО УЗЛА

На последнем шпинделе может быть установлен блок дисковых пил. (Опция).

Четырехсторонний-продольно фрезерный станок Beaver 523 B
СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ ПЕРВОГО ШПИНДЕЛЯ

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Опции

  • Установка пильного шпинделя
  • Увеличение частоты оборотов вертикального шпинделя до 7500 об/мин
  • Установка автоматической системы смазки стола
  • Увеличение мощности электродвигателей вертикальных и горизонтальных шпинделей.
  • Электронная система позиционирования шпинделя
  • Увеличение мощности электродвигателя подачи до 4 кВт (модель 523) с инвертором
  • Увеличение скорости подачи до 45 м/мин (модель 523)

Технические характеристики

Размеры обрабатываемой заготовки, мм:



- ширина

18-230

- толщина

8-160

- длина не менее

250

Кол-во шпинделей, шт

5

Частота вращения шпинделей, об/мин

6000

Скорость подачи, м/мин

45*

Мощность 1-го нижнего шпинделя, кВт

7,5

Мощность правого шпинделя, кВт

7,5

Мощность левого шпинделя, кВт

7,5

Мощность 1-го верхнего шпинделя, кВт

11

Мощность 2-го нижнего шпинделя, кВт

11

Мощность двигателя подъема, кВт

1,1

Мощность двигателя подачи, кВт

3

Суммарная мощность, кВт

46,6

Размеры инструмента (Dнар. × dпос), мм



- на первом шпинделе

108 ÷ 145 × 40

- на вертикальных шпинделях

125 ÷ 180 × 40

- на горизонтальных шпинделях

108 ÷ 200 × 40

Внешний диаметр патрубка стружкоотсоса, мм 1

50

Размеры подающих роликов:



-верхний стальной (Dнар. × dпос), мм

140/35

- верхний обрезиненый (Dнар. × dпос), мм

140/35

- подающий нижний стальной

96/25

Габариты, мм

3760 × 1730 × 1700

Масса, кг

4000

*- скорость подачи с вариатором до 24 м/мин
