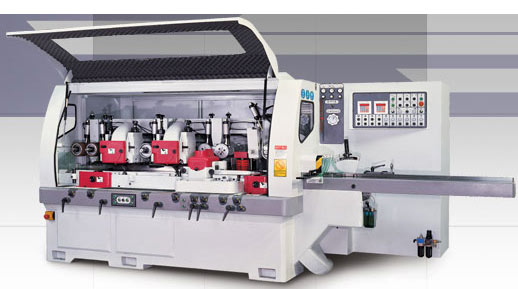

Четырехсторонний станок Winner BL 6-23 B (230х230)

Изображение Четырехсторонний станок Winner BL 6-23 B (230х230)

Производитель: C

НАЗНАЧЕНИЕ

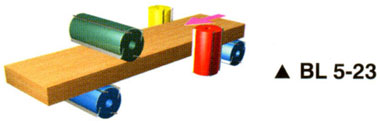

станок предназначен для профильной и плоскостной обработки пиломатериала с целью получения различных изделий, таких как: половая доска, вагонка, наличник, брусок, плинтус и прочих фасонных изделий.

Четырехсторонний станок Winner BL 6-23 B (230х230)

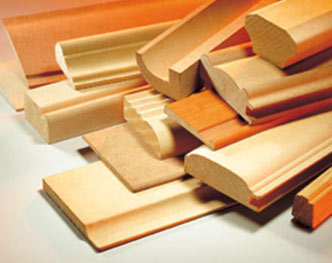

Получаемые изделия


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО ОБРАБОТКИ

Четырехсторонний станок Winner BL 6-23 B (230х230)

Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, радиальное биение шпинделя 0.01мм.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,1 мм.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Имеется система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Приводные верхние рифленые ролики на входе с возможностью перемещения по оси на необходимую ширину обработки позволяют обрабатывать широкие заготовки, обеспечивая высокоточную и надежную подачу заготовок.

Четырехсторонний станок Winner BL 6-23 B (230х230)

На выходе заготовку протаскивают три высокопрочных полиуретановых ролика, не позволяющие повредить заготовку. Обеспечивается высокое качество обработанной поверхности.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Привод подающих роликов осуществляется от одного электродвигателя через систему отклоняющих звездочек цепной передачей. Данная схема позволяет установить траверсу механизма подачи на верхний суппорт.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Траверса с подающими роликами установлена на верхнем суппорте и настраивается на толщину обрабатываемой заготовки совместно с настройкой верхней фрезы. Обеспечивается сокращение времени переналадки, удобство настройки станка и увеличение производительности.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Передача крутящего момента на шпинделя осуществляется высокопрочными плоскими ремнями с удобным доступом к натяжному устройству. Обеспечивается надежность работы и удобство обслуживания.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Привод вертикальных шпинделей осуществляется от одного электродвигателя через систему отклоняющих роликов высокопрочным плоским ремнем. Обеспечивается наименьшее расстояние между правым и левым вертикальными шпинделями, что позволяет повысить точность обработки боковых поверхностей, снизить энергоемкость и металлоемкость станка.

Четырехсторонний станок Winner BL 6-23 B (230х230)

Станок оснащен пятым универсальным шпинделем с возможностью поворота на 360° относительно обрабатываемой заготовки, что позволяет обрабатывать изделия со сложным профилем и устанавливать пильные диски для раскроя заготовок.

Комплект поставки
В стандартную комплектацию входят:

  • Предохранительный микровыключатель на защитной обшивке с задержкой открытия
  • Ограничитель хода с микровыключателем
  • Фронтальная регулировка всех шпинделей со счетчиками
  • Чугунные столы
  • Ручная смазка стола
  • Независимая регулировка 4-го верхнего шпинделя по горизонтали и вертикали для профилирования
  • Механическое давление подающих роликов
  • Независимая регулировка прижимного ролика перед фуганком
  • Защитная кабина со звукопоглощаемым покрытием
  • 4 строгальные головки, 1-я с пазовой фрезой
  • Норматив СЕ

Опции

  • Электрический подъем траверсы со счетчиком
  • Подача с инвертером (электронная регулировка скорости) от 5 до 25 м/мин
  • Реверс подачи

Технические характеристики

Параметры

Значение

Макс. сечение заготовки

180х120 мм

Мин. сечение заготовки

18х6 мм

Мин. длина заготовки

350 мм

Макс. толщина снимаемого слоя

10 мм

Длина подающего стола

2200 мм

Диаметр шпинделей

40 мм

Глубина шпиндельной чаши

10 мм

Диаметр х длина строгальных головок

120х190 мм

Диаметр х длина фрезерных головок

120 х 130 мм

Диаметр фрез для профилирования

100-180 мм для 2-3-4 шп.

Размеры пазовой фрезы

толщ.12 мм, диам.145 мм

Скорость вращения шпинделей

6000 об/мин

Скорость подачи

6 и 12 м/мин

2 протяжных ролика, диам.

120 мм

Диам. аспирационных отверстий

4 по 120 мм

Мощность мотора 1 шп.

7,5 лс (5,5 кВт)

Мощность мотора 2-3 шп.

10 лс (7,5 кВт)

Мощность мотора 4 шп.

7,5 лс (5,5 кВт)

Мощность универсального 5 шп.

5,5 лс (4 кВт)

Мощность мотора подачи

1,5 лс (1 кВт)

Вес нетто G 18/5Е

1680 кг

Габарит G 18/5Е

4200х1200х1500 мм

Размер в упаковке G 18/5Е

4400х1300х1600 мм
