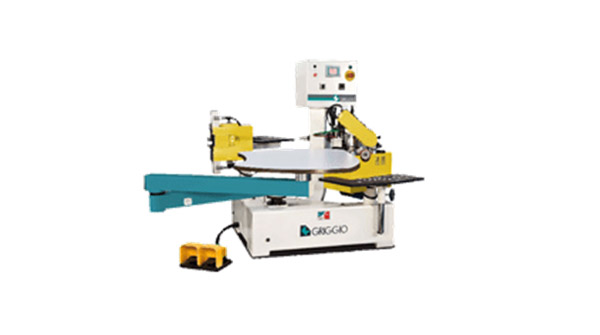

Станок для облицовывания криволинейных мебельных деталей Griggio Gelios

Производитель: Griggio

НАЗНАЧЕНИЕ

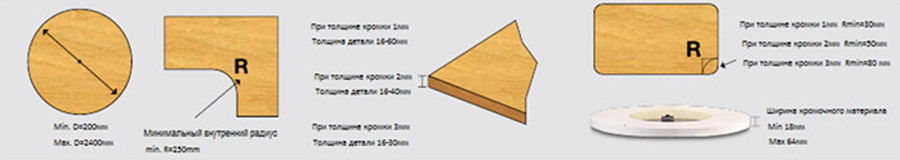

Предназначен для облицовывания криволинейных кромок мебельных щитов и заготовок рулонным материалом. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Комплектация станка

• Стол манипулятор для крупногабаритных деталей, с вакуумным креплением детали.
• Автоматическая гильотина для обрубки кромочного материала шириной до 60 мм и толщиной до3мм.
• Электронный счетчик для обрезки кромки.
• Держатель кромочного материала диаметром до 800мм.
• Автоматическое включение подачи заготовки.
• Два копирующих ролика для отслеживания профиля детали.
• Фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин и фрезам D=69мм. Z=6 с твердосплавными пластинками R = 3 мм. Фаска 15 градусов. (управление при помощи педали).
• Два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.

Конструктивные особенности

Клеевой узел

• Клеенаносящий узел с роликом и автоматическим устройством прижима и подачи детали к клеевому валу (управлении при помощи педали)
• Контейнер для клея-расплава вместимостью 1кг. (ручная регулировка количества клея)
• Два 800 Вт нагревательных элемента с электронной системой подержания заданной температуры. Значение температуры устанавливается терморегулятором.

Фрезерный узел

• Три копирующих ролика для отслеживания профиля детали.
• Вкл/выкл узла снятия свесов
• Пневматический подъем электродвигателей для входа заготовки в зону обработки.
• 2 фрезы с паянными режущими пластинами R=3 и наклоном 15° диаметром 69 мм (минимум 60) Z=6

Рабочий стол

• Удобный вакуумный стол для обработки заготовок большого диаметра. Для маленьких заготовок имеется дополнительный стол.
